如何使用Nuke製作一個綠色地球之星空製作（四）

3.2製作透視變換

接著完成前麵的製作部分，這裏的星空背景由於離得很遠，我們手工通過設置Deform參數欄為Card[平麵]模型做一些透視變換，形成一種弧形。

※步驟1

選擇中間部分的Handles [控製手柄]，往後麵移動(-方向) ;然後選擇兩邊的Tangents [控製點也稍微往後移動(-z方向)，隻要有一點弧形即可，弧度不宜過大，如圖所示。

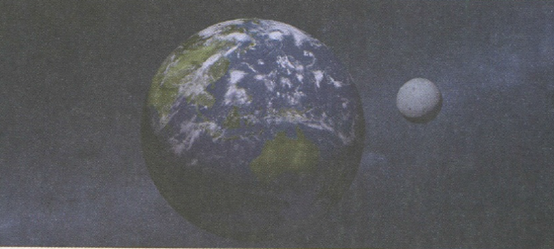

通過上麵的操作，基本上已經完成了星空效果90%的製作，剩下的10%卻是畫龍點睛之筆。讓我們看看目前地球和星空合並後的效果，發現地球沒有受到光的照射，邊緣也沒有光條，如圖所示。

※步驟2

在地球的SCanlineRender [掃描線渲染]節點下麵加入一個tier> Edge Blur [過濾>邊緣模糊]節點，接著創建一個Glow [輝光]節點，並使用Merge節點將Glow節點與星空下的SeanlincRender節點相連。

EdgeBlur [邊緣模糊]節點是為了讓地球和月球的邊緣平滑自然些， 這種邊緣處理是非常重要的:而Glow [輝光]節點可以使地球帶有些許光照效果，如圖所示。

※步驟3

在Earth [地球]模型節點的TransformGeo節點下麵，創建一組“鐵三角"節點(也可以拷貝之前的節點組)，然後選擇ScanlineRender3節點，創建Channel>shuffle [通道]節點，將r、 g、b通道全部設為a (alpha)通道，如圖左所示。

※步驟4

得到地球的Alpha通道後，創建Color>Invert反轉 節點，對上麵的Alpha通道進行反轉:接下來創建Filter>Blur模糊節點，將Blur2 節點同剛才創建的Shufle5通道節點Merge在一起， 並設置合成模式為multiply乘法"運算，這樣便得到了地球的邊緣區域。

這裏Blur節點的模糊值調節得越大，邊緣往裏收縮得越多，此處設置blur [模糊]參數值為79，節點連接及效果如圖右所示。

※步驟5

由於我們隻需要邊緣通道的上半部分，所以這裏可以使用RotoPaint節點繪製Mask,去掉下半部分，如圖所示。

※步驟6

由於邊緣太過銳利，需要加上一個Blur [模糊]節點對邊緣進行模糊處理，設置blur [模糊]值為2.6。

※步驟7

創建一個Glow節點，把邊緣通道調節成淺藍色，設置tint [色調]參數的r值為0，g值為0.33, b值為1。

※步驟8

接者調節Grade [調色]節點，進一步調整顏色和亮度，參數設置如圖左所示。

調節完成的邊緣效果如圖右所示，這時可以試著把邊緣合成到地球上麵。

當拖動時間線滑塊到第85幀的時候，會發現月球正好行駛到地球的邊緣上，我們製作的地球光邊正好覆蓋在月球上，結果如圖所示，這樣的效果肯定不是我們所要的，那麼該如何解決?

※步驟9

要想辦法得到月球的Alpha通道，為月球模型也創建一組“鐵三角”節點，與製作地球的Alpha通道的方法相同:然後創建一個shuffle節點， 設置所有通道為a通道:接下來創建一個blur [模糊]節點，近當設置blur [模糊]參數，模糊Alpha通道的邊緣，得到圖所示的結果。

※步驟10

創建一個Merge [合成]節點，把A輸入端連接 到Grade節點(調節地球邊緣節點)上，輸入端B連接到剛剛創建的Blur節點上，設置operation [操作]參數為out模式，得到如天狗吃月亮般的效果，如圖所示。

※步驟11

最後把處理完成的邊緣連接上主體，效果如圖所示。

最終的節點圖如圖所示。

本章的製作到這裏全部結束，最後總結歸納一下本章所包含的知識點。

Axis軸節點的具體應用。

三維節點之間的父子關係。

二維與三維相結合的合成思路。

圖片顏色處理。

DisplaceGeo置換節點的相關知識。

如何使用Card節點的Deform功能。

延伸思考:如何製作出由“黃色地球” 慢慢變化成“綠色地球”的過渡動畫呢?這裏給大家提供一個製作思路，使用Noise黑白圖作為過渡通道使用，如圖所示。
