Shader小白入門基礎教程之固定管線（下）

在上一篇教程中，Shader小白入門基礎教程之固定管線（上）我們初步接觸了固定管線，並了解了Properties、Material以及Lighting的相關知識。固定管線的功能很局限，但是代碼較為簡潔、速度也較快，這是FFshader的特點。今天這篇教程，我們主要了解固定管線最重要的一部分內容：Settexture。

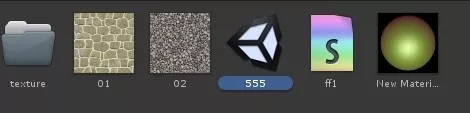

Settexture，賦予貼圖（貼圖采樣）。在這裏我於網上隨便找了兩張方圖01、02，兩張都是石頭紋理的。

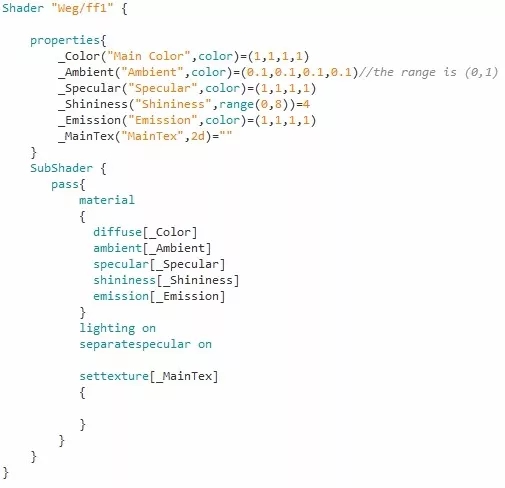

Settexture十分重要，相對Properties、Material以及Lighting命令格式也稍顯複雜。這裏，要讓一個shader可以被賦予材質，需要如下添加Settexture命令。兩部分，一部分在Properties聲稱一張貼圖MainTex，並在Pass中加入命令語句塊。

這裏我們需要注意，在Settexture語句塊中要使用combine命令，如下

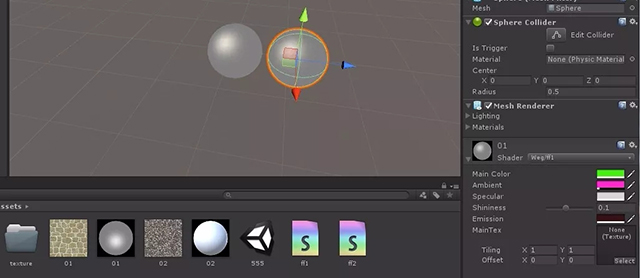

回到界麵，為了教程需要，我複製了一個球出來，並賦予一個新的材質02（代碼為ff1的代碼複製即可）。這時我們發現，在球上，就有了一個可以放置貼圖的位置。

這時我們將一張貼圖拖拽到對應位置上，我們看到這個球就有紋理材質了

但是，使用貼圖之後，原先具有高光、暗部變化甚至自發光的效果都沒有了。這是為什麼呢？Combine命令是合並的意思，這裏texture指的就是默認的一張貼。這裏就要將貼圖乘上以前已經計算好的頂點光照，即primary。這樣兩個值相乘就會得到一個混合新值，代碼如下

這時，保存返回界麵看效果。原來的效果和貼圖效果就同時顯示了

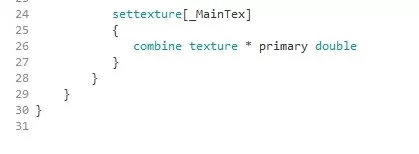

有的時候，由於計算機硬件問題。混合效果可能會偏暗，這時我們可以在命令後麵再加上個double，雙倍強度顯示。

返回界麵我們看到小球的亮度明顯提高（提高了兩倍）。

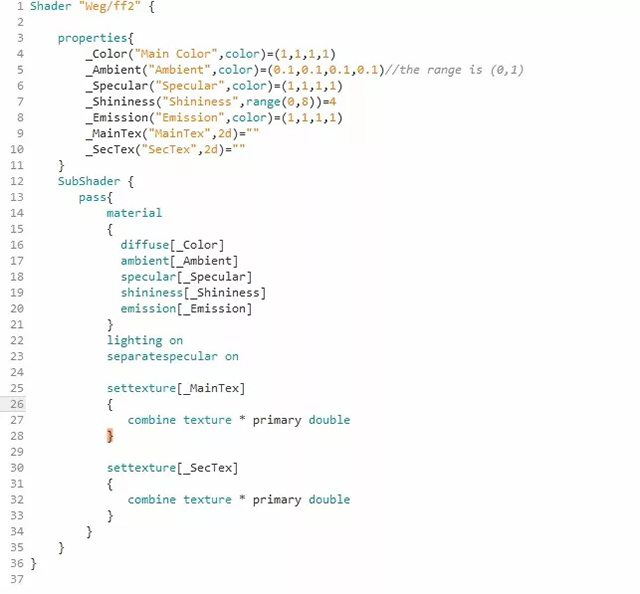

有的時候，對待一個物體，我們不隻需要一張貼圖，需要兩張或以上貼圖進行混合。這裏記住，一個Settexture塊隻能控製一張貼圖，也就是說再加一張貼圖需要再寫一個Settexture塊。代碼如下

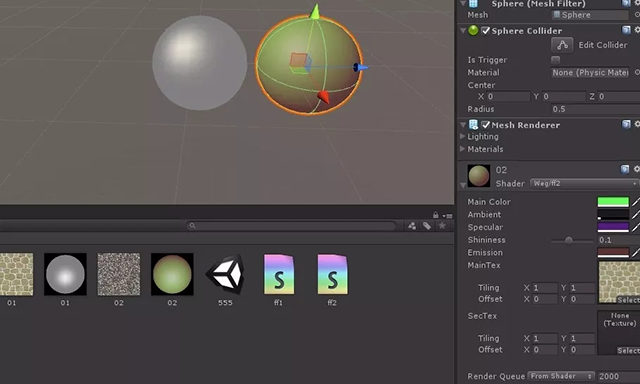

回到界麵中，我們看到有兩個貼圖塊，但是並沒有顯示有貼圖。這時我將第二張貼圖放上去，有紋理了，但是兩張貼圖並沒有混合顯示，這時為甚呢？

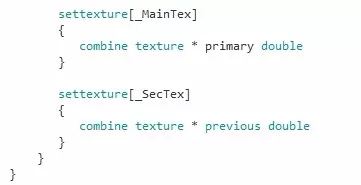

關鍵在於Combine命令上。Combine命令總是用當前的貼圖去乘以頂點光照的顏色，所以讀取的是第二個塊的貼圖。這裏我們要將第一個貼圖也乘上去怎麼辦，這裏就要用到previous了。代碼如下

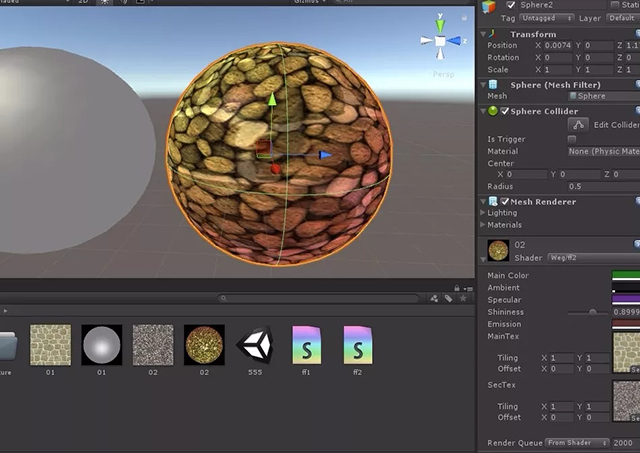

我們再返回界麵，看到的確兩張圖進行了乘法混合

這裏要注意，混合貼圖數量是有上線的，這個上限是由你顯卡硬件條件決定的。你的顯卡能混合多少貼圖，可以去unity文檔去找

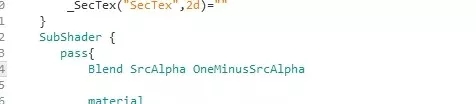

在unity中，我將花球放在默認球前方，並想將前方的球半透明顯示。要實現透明，就要使用alpha值以及一個重要的命令Blending，我要在通道裏打上這樣一段代碼

在這段代碼之前，我已經將原來shader上的幾個參數調低，混合1減去當前這個alpha值，將天光等都透過來。

回到界麵，我們看到了透過去的球。但是如果我們換個角度，就看不到後麵的球了。這涉及到一個渲染次序問題。就需要Tags命令了，來改變渲染隊列。

這時我們就看到後麵透過來的小球了。

作者：kinglary

來源：Thepoly
