【CAD教程】CAD繪圖環境如何設置?

發布時間:2023-02-05 10:24:51

你每次打開CAD開始繪製施工圖的時候,是不是都需要進行一係列的繁瑣設置,而且每次打開都在重複同樣的操作,讓人不勝其煩……

今天小編就給大家分享一個高效設置繪圖環境及樣板文件的方法,讓你不再為重複設置而煩惱!

01. 一步三設

當我們打開CAD的時候,我們首先要設置繪圖環境:

【1設】

OP選項設置(保證英文輸入法,輸入OP,按空格確定)


點擊【顯示】,把十字光標大小調節最大,並點擊顏色,分別點擊二維模型空間→圖紙與布局、塊編輯器,統一背景顏色,調成黑色,點擊應用並關閉


點擊【打開和保存】,並把文件保存版本調整為“AoutCAD 2004/LT2004 圖形(*.dwg)”


點擊【打印和發布】,並把新圖的默認打印設置 調整為“DWG To PDF.pc3”


點擊【係統】,並把訪問聯機內容,取消勾選


點擊【用戶係統配置】,並把顯示字段的背景,取消勾選


點擊【繪圖】,並把自動捕捉標記大小、靶框大小,調整到50%-70%

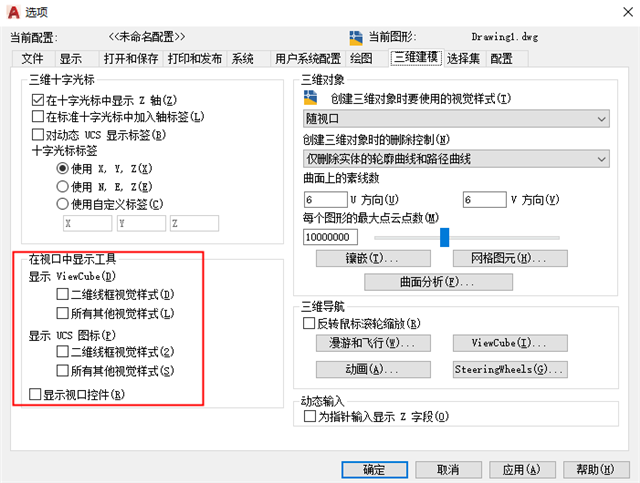

點擊【三維建模】,並把在視口中顯示工具,取消勾選


點擊【選擇集】,並把拾取框大小、夾點尺寸,調整到50%-70%


點擊【配置】,並點擊確定


【2設】

DS草圖設置(保證英文輸入法,輸入DS,按空格確定),口訣: 關 開 開 關 開 開 關

點擊【捕捉和柵格】,並點擊啟用捕捉、啟用柵格,進行取消勾選 “關”


點擊【極軸追蹤】,並點擊極軸追蹤,進行勾選 “開”


點擊【對象捕捉】,勾選啟用對象捕捉、啟用對象捕捉追蹤,並點擊全部選擇 “開”


點擊【三維對象捕捉】,點擊啟用三維對象捕捉,進行取消勾選“關”


點擊【動態輸入】,點擊啟用指針輸入、可能時啟用標注輸入,進行勾選“開”


點擊【快捷特性】,點擊選擇時顯示快捷特性選項板、固定,進行勾選“開”


點擊【選擇循環】,點擊允許選擇循環取消勾選,並確定“關”


【3設】

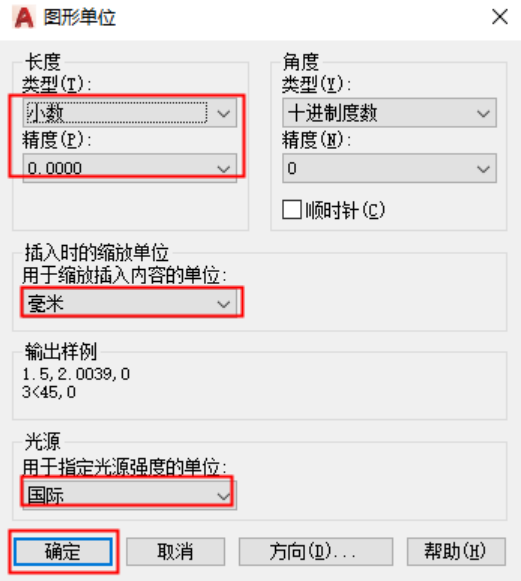

UN圖形單位(保證英文輸入法,輸入UN,按空格確定)

檢查類型、單位、光源,即可


02. 兩步一關

當我們設置好繪圖環境的時候,我們開始設置樣板文件

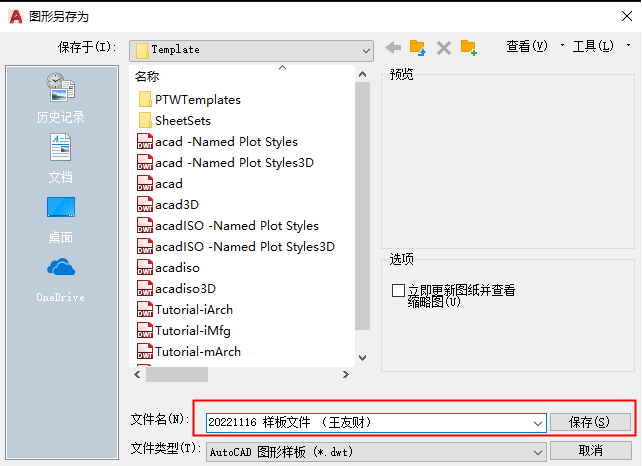

【1步】菜單欄—點擊《大A圖標》-移動鼠標至《另存為》—待彈出《圖形樣板》時,點擊鼠標左鍵


點擊文件名輸入樣板文件的名字,點擊保存

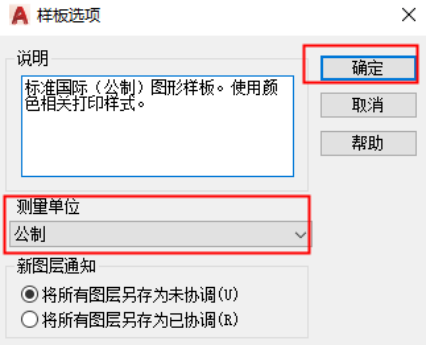

按照提示,檢查《測量單位:公製》點擊《確定》


【2步】OP選項設置(保證英文輸入法,輸入OP,按空格確定)

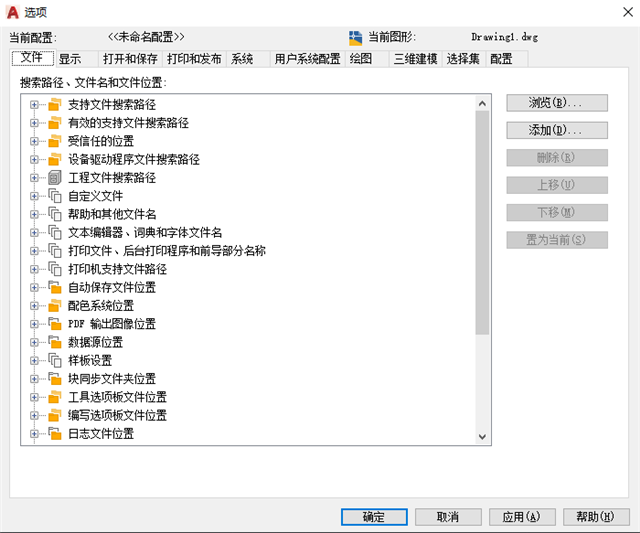

點擊【文件】,點擊樣板設置、快速新建的默認樣板文件名,雙擊“無”


點擊設置好的樣板文件,點擊“保存”


【1關】切忌:不做任何操作,關閉當前的DWT的樣板文件


以上就是全部的繪圖環境設置和樣板文件的設置,夥伴們學會了嗎?

作者:王友財

來源:愛舍計公眾號
