SketchUp曲麵桁架的建模教程
今天跟大家分享SketchUp曲麵桁架的建模教程，感興趣的朋友可以一起來看看！

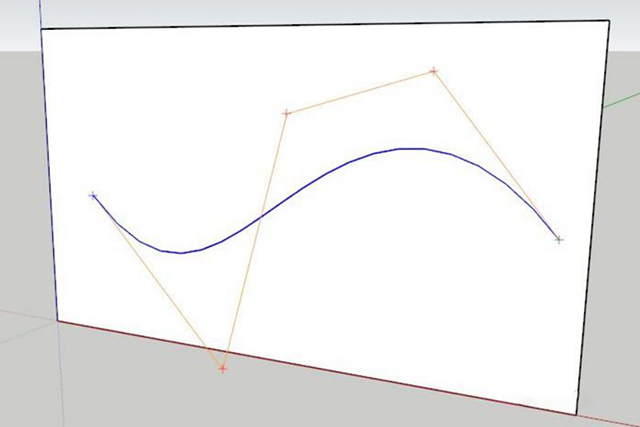

1、用插件：貝茲曲線（SUAPP編號96）命令畫出曲麵的投影線。
2、我們下麵使用插件：拉線成麵（SUAPP編號156） 命令來創建曲麵。此處也可偏移曲麵後，做成有厚度的曲麵進行推拉，做出曲麵桁架的蓋頂。
3、等分陣列曲麵投影線，劃分曲麵UV，此處UV結構線距離請自行控製。
4、複製一個曲麵，留下原來的曲麵等最後做玻璃頂蓋備用。另畫一個正方形，並連接對角線。
5、用移動工具沿Z軸方向移動對角線交點，折疊出錐形，切換到線框模式，提取錐形邊線，做成組件。
6、接下來我們全選曲麵和錐形組件，執行插件：批轉組件（SUAPP編號242）功能組中的麵轉組件命令得到如圖所示的線框結構。
7、進入組件，連接橫向的頂點，連接一次即可將全部頂點橫向連接。
8、選中橫向的一列組件，右鍵點擊單獨處理，進入單獨處理的組件，連接縱向頂點。
9、進入組件，全選線，使用插件：線轉圓柱（suapp編號148），將所有線轉換成圓管，尺寸自定，到此處曲麵桁架的框架全部完成。用縮放工具鏡像桁架，將桁架方向翻轉，加上玻璃頂，標準曲麵桁架完成。
小結：用形體彎曲或者沙盒工具拉伸的做法，同樣能得到相同效果的曲麵桁架，然而形體彎曲和沙盒工具對整個過程的可控性大大降低，並且無法確保頂點在曲麵的法線方向上，製作出符合受力結構的曲麵桁架。
麵轉組件命令解決了這一問題，同時利用組件的同一性快速完成多步重複操作，可謂是高效準確又快捷。
