今天跟大家分享如何使用SketchUp製作非常規扭曲建築圖文教程,案例是位於伊朗哈馬丹城的商業建築,Termeh 辦公商業樓。
這棟商業建築位於伊朗的曆史名城哈馬丹,整棟建築隻有2層,一層為零售商鋪,二層為私人辦公。
設計師在設計之初希望能在強調各空間不同的功能的同時,將這些分離的空間聯係起來,並直接麵向城市空間,使其產生聯係。
故而作為零售空間與辦公空間的分隔界限的一層樓板便成為了關鍵。最終,設計師將零售空間的屋頂扭轉為方便使用的樓梯,將二層辦公室直接連向人行道。
同時為了適應周圍城市的肌理,這個覆蓋立麵應用了當地的磚和地方紋樣,同時采用了傳統的砌磚技術。最終,我們見到了這一獨特的建築。
圖文教程
1、根據大致的屋頂扭轉程度,使用【貝茲曲線】(SUAPP編號 96)繪製出大致的屋頂樓梯的弧度;
2、使用移動工具獲取扭轉屋麵邊線;

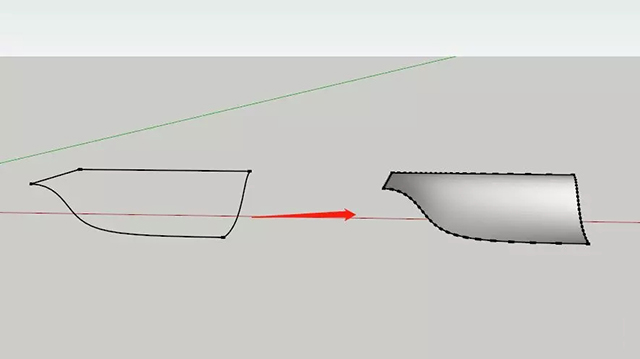

3、使用【Fredo 6 插件集】(SUAPP編號 155)中的輪廓放樣,獲得曲麵。
注意:輪廓放樣有兩種,一種位於Fredo 6 插件集,另一種為單獨的輪廓放樣,兩者之間的用法不同,不可混用
4、這裏有兩種做法;
a. 使用移動工具沿藍軸平行移動,後手動連線封麵,如下圖▼
b.使用【超級推拉】(SUAPP 編號 94),直接推拉出厚度,如圖▼
5、使用【生等高線】(SUAPP 編號 38),提取屋麵階梯曲線;
6、使用【生成麵域】(SUAPP 編號 6)將提取的等高線一次性封麵;
7、【超級推拉】(SUAPP 編號 94),屋麵扭轉完成。
8、完成了最難的步驟,後續則是基礎操作了,製作一層體塊與二層體塊,表皮貼圖,最後模型就大致完成了!
原作者:LIFE_Dong
來源:SketchUp吧
