3dmax蝴蝶翅膀扇動動畫製作教程（二）蝴蝶翅膀②

接回上一篇教程內容繼續：3dmax蝴蝶翅膀扇動動畫製作教程（一）蝴蝶翅膀①

【第二部分:利用腳本製作動畫】

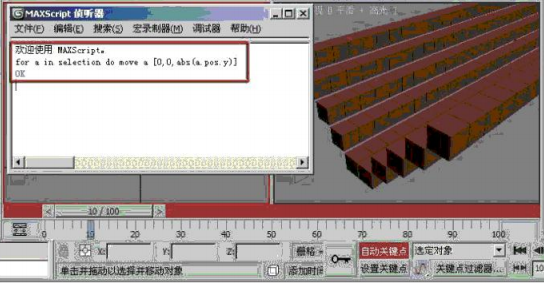

➊兩側飛起動畫

首先將時間滑塊移動到第10幀，按下[自動關鍵點]按鈕開始記錄動畫，然後執行[MAXScript> MAXScript偵聽器]菜單命令打開腳本偵聽器，在偵聽器中輸入以下代碼:

for a in selection do move a [0,0,abs(a.pos.y)]

這句腳本的意思是所有被選中的物體做移動操作，其中在x軸和y軸上均保持不變，而z軸上的移動值等於y軸上所在的絕對坐標，其中abs()為絕對值計算語句。由於中間一排的立方體y軸值為0，因此保持不動，而向兩側延伸的立方體的y軸絕對值逐步增加，因此兩邊的立方體在z軸上的移動距離逐步加大，形成了一種兩側飛起的V字形效果，如圖所示。

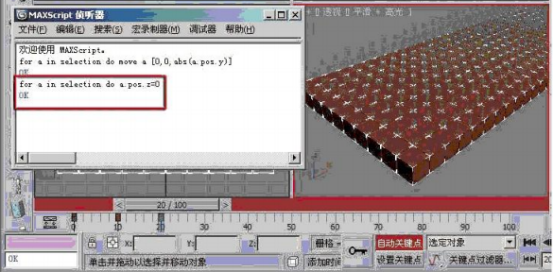

❷恢複平麵效果

保持[自動關鍵點]按鈕處於按下狀態，並且所有的立方體處於選擇狀態。將時間滑塊移動到第20幀，在MAXScript偵聽 器中輸入以下腳本:

for a in selection do a.pos.z=0

這句腳本是將所有的立方體z軸坐標調節為0,也就是重新回到平麵上，如圖所示。完成動畫後關閉[自動關鍵點]按鈕。

❸創建球體

一個V字形飛起和降落動畫已經製作好了，現在需要使其沿著x軸依次升起和降落，以形成蝴蝶的兩翼效果。首先創建- -個參考球體(默認名稱為Sphere01)，球體的大小與立方體類似，位置放在平麵的一段，並且保證y軸上的坐標為0，如圖所示。

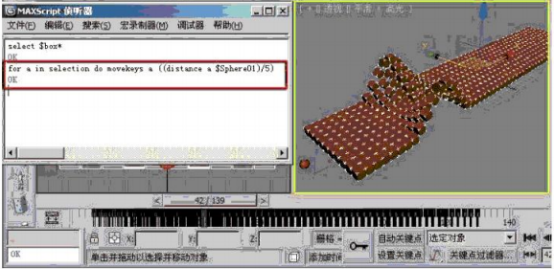

❹偏移關鍵幀

在場景中選擇所有的立方體,在MAXScript偵聽 器中輸入以下腳本:

for a in selection do movekeys a ((distance a $Sphere01)/5)

這句腳本是利用球體到每個立方體的距離來計算關鍵幀的偏移值，這樣距離球體越近的立方體關鍵幀偏移的數值越小，而距離球體越遠的立方體關鍵幀偏移值越大。因此，近處的立方體先飛起來，而遠處的立方體後飛起來，從而形成了一種依次起伏降落的過程，如圖所示。

【第三部分:製作材質】

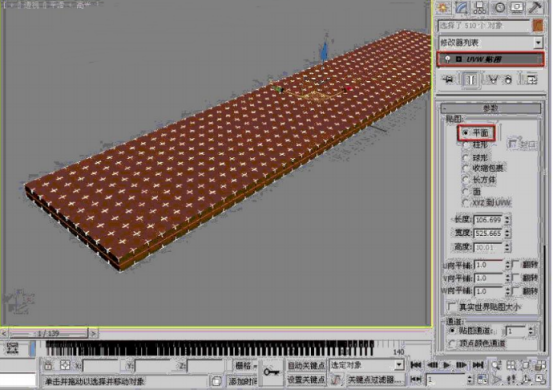

➊在立方體正麵添加[ UVW貼圖]修改器

選擇所有立方體，將時間滑塊移動到第0幀，在[修改]麵板中為所有的立方體添加一個[UVW貼圖]修改器，使用[平麵]貼圖方式，並且單擊[適配]按鈕，使其大小與立方體組成的平麵相匹配，如圖所示。

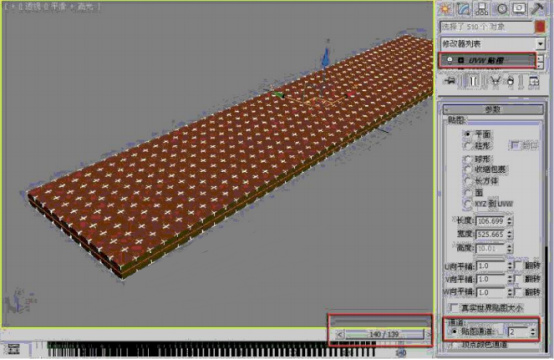

❷在立方體反麵添加[ UVW貼圖]修改器

將時間滑塊移動到最後一幀，也就是當立方體的背麵完全顯示出來時，為它們添加一個[UVW貼圖]修改器，同樣使用[平麵]貼圖方式，並且將它的[貼圖通道]號改為2，如圖所示。

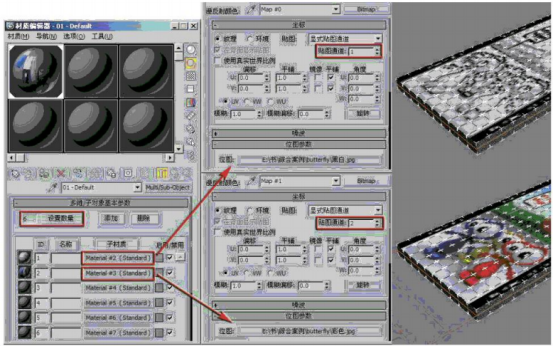

❸設置正麵和反麵材質

打開[材質編輯器]，選擇--個空白材質球並將其賦予所有的立方體。將該材質類型設置為[多維/子對象]材質，子材質的數量設置為6,這是由於立方體的6個麵在默認情況下已經自動分配好了材質ID。

進入第1個子材質的設置，在它的[漫反射]通道中貼入一張配套光盤中提供的黑白圖像;同樣在第2個子材質的漫反射通道中貼入配套光盤中提供的彩色圖像，並且要將它的[貼圖通道]號改為2,這樣由立方體組成的長方體正麵為黑白圖案，背麵為彩色圖案，在立方體翻轉過程中，黑白圖像逐漸變為彩色圖像，如圖所示。

❹調整和輸出

在[材質編輯器]中將其他幾個子材質的漫反射顏色設置為橘黃色，這樣在翻轉過程中，立方體的其他麵則為橘黃色。接著在場景中創建一個地麵，並且添加一盞天光，開啟光跟蹤器功能，這樣就可以進行最終的動畫輸出了如圖所示。
