UE4手遊如何渲染與優化環境反射？

今天跟大家分享下UE4手遊如何渲染與優化環境反射？！本文介紹了四個小主題，分別是UE4 Mobile端的Skylight和ReflectionCapture之間的關係，如何讓ReflectionCapture采集天光，ReflectionCapture的亮度校正算法分析及在期在移動端可能的優化。值得一提的是ReflectionCapture IBL的壓縮是UE4.26中已被實現。

這篇文章是UE4 反射球係列文章的完結篇，內容包含以下幾個部分:

1. SkyLight和Reflection Capture的Cubemap有何不同？

2. Reflection Capture為何采集不到天空球Mesh？

3. Reflection Capture的亮度是如何確定的？

4. 對移動端來說，Skylight/Reflection Capture有哪些可用的優化？

一、SkyLight和Reflectioin Capture

SkyLight所提供的是直接光照，同時包含漫反射和高光反射，而Relfection Capture提供的是環境反射，隻有間接高光且不包含漫反射。嚴格來說，這兩部分光照信息的頻度定位不同，是疊加關係，不能放一起比較。

凡事都有意外，UE4在移動端的標準光照模型中SkyLight Cubemap和Reflection Capture Cubemap是互斥的——要麼存在的是Skylight，要麼存在的是Reflection Capture，且在選擇時Relfection Capture的優先級高於Skylight。不光如此，移動端的Relfection Capture的範圍也無效。因為兩者的互斥關係移動端PBR渲染過程隻需要采樣一次cubemap，相比多次采樣cubemap更廉價，能耗更低。

但同時這些做法也帶來了一些問題：

1. 場景中同時存在Reflection Capture&Skylight時，因為Reflection Capture優先級高且範圍無效，永遠隻可能Reflection Capture有效。

2. 相對於非移動端來說，移動端的場景中IBL所提供的光照往往會來得更暗一些。

3. 因為Reflection Capture的範圍無效，物體在渲染時隻取離它最近的那一個，也導致在場景製作過程中，需要區分室內室外，樓上樓下，多變的環境氛圍時工作流幾乎不可能實現，因為無法精確控製範圍。這個問題對於想要製作高品質遊戲場景來說，說致命並不為過。

二、Reflection Capture 為何采集不到天空球

在場景和TA的強烈要求下，我們在移動端修複了Reflection Capture的作用範圍，想要在移動端讓範圍起作用，隻需要在FScene::FindClosestReflectionCapture裏查找和物體包圍盒相交的的Reflection Capture並處理好Mobilebasepass的ShaderBinding參數設定即可。

這個問題修複之後，TA很快又發現兩個新的問題：

1. 同樣的一樣IBL圖，當它作為Skylight輸入存在時比作為Reflection Capture輸入時對亮度的貢獻大很多。

2. 放在室外的Reflection Capture，上半部分是黑的，一查原來是采集不到Stationary的天空球。

第一個問題留到第三部分去說，第二個Reflection Capture采集不到天空球的問題，則是因為Skylight有一個選項用來控製天空球的Threshold。

這個選項的直接意思是：距離原點多遠之後的場景物體屬於天空球，這個默認值是1500米，即1500米以外的所有物體，都屬於天空。因為UE4在非移動端的實現中Skylight和Reflection Capture相互疊加，且當Reflection Capture和SkyLight同時可見時，優先選用的是Skylight的部分。這樣的話，在存在Skylight的室外，采集ReflectionCapture時確實不需要采集和存儲天空球。

這個設計初衷所帶來的問題在於：你要是移動端的話，你就完蛋了——你室外的光滑物體和純金屬，上半球一片黑。黑夜給了你的黑色眼睛，是你看到了自己心理的陰影?

我們來看看UE4在采集Reflection Capture時，是如何丟掉天空球信息的。

1. 實現代碼在ReflectionEnvironmentShader.usf 的CopySceneColorToCubeFaceColorPS函數中，代碼如下所示：

這段代碼的解釋為：當當前采樣到的位置距離< 0.8 * threshold時，IBL的Alpha值為1，否則小於1，按1-Smoothstep曲線(似乎看到的實現，大多數SmoothStep都是三次曲線)方式趨向於0，當距離大於等於threshold時，Alpha必然為0，Alpha 值會被寫入Cubemap的Alpha通道。

2. SkyLightParametersValue參數傳遞的入口在ReflectionEnvironmentCapture.cpp中的FCopySceneColorToCubeFacePS類的SetParameters函數中,代碼如下：

可以看到這兒的SkyLightParametersValue.x即為 Skylight上的SkyDistance Threshold值。

3. 在FilterReflectionEnvironment函數中一開始執行一次premultiply alpha，這時alpha值同會乘以rgb值，所以會造成最終的cubemap中alpha為0的值也變成了全黑色，代碼如下：

即:Color = 0 * srcColor + destAlpha * destColor

經此一步之後，不管是移動端還是非移動端，其生成的Cubemap中被判為天空的部分已經全部為0，所以在反射球為移動端存儲編碼為RGBM時，早已沒有了這部分顏色信息……

三、移動端的IBL亮度計算

上文說到使用同一張Cubemap作為Skylight和Reflection Capture輸入時，得到的結果亮度不一致，於是乎TA提了一個BUG單。

沒過多久，場景美術發現無論是接受CSM實時陰影或是烘焙的ShadowMask，金屬物體上的陰影總是比非金屬上的陰影來得更黑一些，於是乎場景美術不光提了一個BUG單，還抱怨說UE4怎麼這麼多亂七八糟的問題，比隔壁另一個U字頭的引擎還不如？

Skylight和Reflection Capture亮度不一樣的問題，是因為Skylight的cubemap在渲染時直接使用的是cubemap的原始亮度，而Reflection Capture在渲染時亮度經過了縮放（大部分時候，這個縮放值都是小數，也就是說：它都會變暗）。具體的實現在MobileBasePassPixelShader.usf的GetImageBasedReflectionLighting函數中。

可以看到在Reflection Capture的情況下，SpecularIBL會乘以縮放值。這個值是通過MobileComputeMixingWeight函數計算出來的——如果你用的UE4版本在4.23之前，那麼這個函數是不帶Mobile的ComputeMixingWeight，Mobile版本隻是簡單的把ComputeMixingWeight的所有數據類型，由float改為了half*，算法完全一致。

接下來我們詳細拆一拆MobileComputeMixingWeight的算法，先看看這函數的全貌(因為源代碼中的注釋有很強的誤導性，所以注釋去被我去掉了,同時我也簡化了一下代碼的布局)。

算法分為這幾步：

1. 計算一個0~1之間的MIxingAlpha值。

這個值由ReflectionEnvironmentRoughnessMixingScaleBiasAndLargestWeight的x、y及當前像素的Roughness值來確定。Ref*Weight參數的計算過程。

寫成數學公式:

x = 1.0/(b-a) ,b為結束Roughness值,a為開始Roughness值

y = - a / (b-a)

把上述x,y代入到MobileComputeMixingWeight中的MixingAlpha式中得

MixingAlpha

= smoothstep(0 ,1 , Roughness/(b-a) - a/(b-a)

= smoothstep(0 , 1 , (Roughness - a)/(b-a))

可以看到MixingAlpha值和Roughness值成正比，Roughness越大，則MixingAlpha值也越大,最大值不超過1(staturate所限)。

2. 計算MixingWeight(Normalized Cubemap)

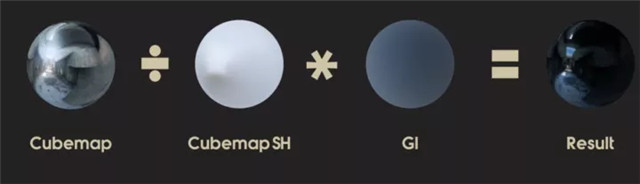

這一個變量的命名和原始的注釋非常迷惑，按主流的說法，它該叫Normalized Cubemap，其作用是把當前IBL的間接漫反射亮度縮放到和從Lightmap或SH（ILC)中接收到的間接GI亮度一致。indirect_irradiance來源是物體當前像素的光照圖的亮度(靜態物體）或ILC的亮度(動態物體)。

算法簡化成公式如下：

normalized_scale = indirect_irradiance / ibl_average_brightness

一般的最終specular_IBL計算公式(UE4不完全一樣，見步驟3說明）：

specular_IBL = sampled_cube * normalized_scale

其中ibl_average_brightness來源是當前經過卷積後的cubemap所計算出來的平均亮度，即roughness為1時所采的這張1*1的最小mipmap的亮度。

UE4中計算該IBL亮度時不是使用普通的亮度計算公式，而是使rgb的貢獻平均化。

ibl_average_brightness = dot(color.rgb ,float3(0.333,0.333,0.333)

UE4的亮度計算之所以使用均值，是因為如果使用標準的亮度計算公式，無法處理一些特殊的IBL邊界情形：當IBL中隻存在藍色時，亮度會非常小，而當IBL中隻存在綠色時，亮度又會非常大。但這麼做卻也並不是最優的選擇，我們將在第四部分進行說明。

3. 插值得到最終的縮放係數

注意到步驟1中結論：Roughness值越大，MixingAlpha越大，當Roughness大於等於結束Roughness時，縮放係數完全等於步驟2中計算出來的normalized_scale;當roughness小於等於開始Roughnes時，縮放係數等於1; 縮放係數其它情形下處於[1,normalized_scale]之間。

由於在大部分情形下，normalized_scale小於1，所以也就可以看到一個現象：越光滑的物體，反射球對它的影響就越強，越粗糙的物體，反射球對它的亮度影響就越弱。

至於場景美術所提第二個問題——“金屬物體上的陰影總是比非金屬上的陰影來得更黑”，經查是TA做了一個很不PBR的材質規範：非金屬材質沒有AO通道，AO圖直接乘到了BaseColor上；金屬材質留有材質AO通道輸入了AO圖，BaseColor上不帶光照和遮擋信息。由於材質AO會同時作用於BaseColor和間接光照的亮度(indirect_irradiance *= AO)，所以金屬物體的IBL縮放值會更小，從而更黑。

四、UE4移動端IBL的可用優化

1. 壓縮格式 ：UE4移動端的Skylight cubemap是用的float原生的圖，既然定位等同於Reflection Capture,可以考慮使用RGBM的方式同樣的壓一壓？Reflection Capture的RGBM在Cook時也不接受ASTC/ETC/PVR方式的壓縮，要不要統一壓成硬件支持的格式？(UE4.26 Preview中，移動端已實現Reflection Capture的Cubemap壓縮，壓縮格式為ETC2）

2. Cubemap轉2D紋理：到ES3.1都不支持CubemapArray，故IBL的變化會導致動態Instance失效，是否可以一下把 Cubemap轉為經緯圖或橢球紋理，從而使用TextureArray+Custom PrimitiveData進行動態Instance合批的最大化，從而有效的降低Drawcall ？轉為2D紋理有2個小風險，經緯圖的紋理浪費比cubemap大概有30%左右，有同事在小米6/小米9實測，相對於Cubemap,經緯圖紋理采樣的CacheMiss也更高。

3.算法優化/效果優化：UE4的IBL Normalized算法使用的是標量的ibl_average_brightness和標量的indirect_irradiance來計算，這種方式計算所帶來的問題：

在未開啟Lightmap方向性的情況下，lightmap的亮度隻會計算上半圖的亮度，而ILC中的亮度可能來自於任意方向，這可能會給使用ILC和Lightmap的物體帶來不同的IBL亮度。

由於ibl_average_brightness和indirect_irradiance兩部分的亮度計算公式不一致，normalized的效果可能會因間接GI的顏色而使IBL反射出來的亮度不一致。

由於ibl_average_brightness來源於cubemap全球麵的總和，而indirect_irradiance隻可能來源於當前像素法向上半球的輸入，故其亮度normalized的結果並不會使兩者的亮度相等，而可能會導致IBL未能表現出應有的亮度，同時也會降低IBL的方向性。

MobileComputeMixingWeight的MixingWeight計算代碼實現上未防止越界~~

COD黑色行動和戰神4中的IBL Normalize使用的是3階SH。

本文來源：知乎專欄“圖形遊戲和宅”

文 | Jiff
