【火星數字教程10年精華】
教程思路
1.了解矢量圖
2.Illustrator的一些特點
3.案例一:包裝設計
4.案例二:色階風格插畫
首先感謝火星時代給我提供這次機會,能與大家一起探討對Illustrator軟件的使用心得。
一.了解矢量圖
矢量圖的構成是種數學公式,區別於由素點所構成的位圖圖像。其表現形式和特點是:
A.能無限放大不受像素的限製。
B.文件可以很小,甚至幾十K也可以表現出很複雜的畫麵。
C.提高工作效率,建立一個素材庫,需要什麼提取什麼用起來很方便。
二.Illustrator的一些特點
Illustrator現在最新的版本是CS4,軟件技術和功能已經很成熟了。那麼Illustrator有什麼特點呢?下麵簡要總結下:
A.矢量繪畫功能最強,尤其是豐富的畫筆功能可以做出很多效果,例如油畫和水墨等等。
#p#e#
B.填充顏色和調整顏色很強。在畫好的線圖上直接可以填充顏色,還有在效果裏可以使用濾鏡直接改變整體顏色。
C.再有就是支持動畫功能,支持動畫倒出。把畫好的分幀按圖層順序可以倒出動畫。
D.兼容性很好,就連3D軟件裏都支持導入Illustrator路徑功能。
#p#e#
三.案例一:包裝設計
包裝,作為一個動詞,意指將商品置於容器中,或包紮、打包、裝潢商品等作業過程。而作為一個名詞,包裝則是為在流通過程中保護產品,方便儲運,促進銷售的輔助物的總稱。由此定義可以看出包裝所具有的主要功能:一是保護產品免受日曬、風吹、雨淋、灰塵沾染等自然因素的侵襲,或者防止揮發、滲漏、溶化、碰撞、擠壓、散失等損失。二是包裝可以給流通環節貯、運、調、銷帶來方便,如裝卸、盤點、碼垛、發貨、收貨、轉運、銷售計數等。三是包裝能夠美化商品,刺激顧客購買欲,以帶動商品的銷售。
包裝設計,因此也可分為兩個大的內容,一是包裝的結構設計,運用何種材料,進行何種架構才能製作出經濟耐用的包裝,以對商品起到切實的保護作用。另一方麵則是包裝的裝潢設計,通過運用圖形和文字,在包裝中充分展現商品性能和突出商品優勢,是促進產品銷售的有力手段。下麵將介紹如何使用AI進行包裝的裝潢設計。
1.案例介紹
本案例是數碼相機的包裝設計,紙盒的包裝為相機提供了足夠的保護和容納空間。包裝裝潢以產品的展示為主體,使顧客能第一時間看到產品的酷炫外觀以留下深刻印象。配合豐富的背景畫麵以及文字介紹,能夠為顧客帶來高品質的觀感和對產品性能進一步了解。本例中將使用3D效果命令來創建3D模型,並將設計好的圖形應用到模型表麵以直觀的表現包裝設計的效果。如圖1所示。
圖1 數碼相機包裝設計
2.案例涉及知識點
1>創建和編輯混合對象
2>使用3D效果創建3D圖形
3.案例創建步驟

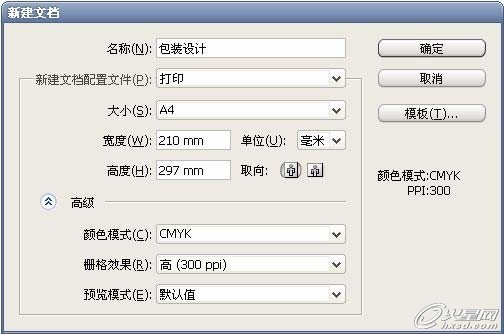

1>執行文件/新建命令,在彈出的新建文檔對話框中,為文檔命名、指定大小為A4,顏色模式為CMYK,柵格效果為300ppi。點擊確定按鈕以創建文檔。如圖2所示。
圖2 新建文檔
2.根據包裝結構設計和尺寸創建各麵形體。使用矩形工具創建出多個矩形對象,使用編組選擇工具將它們組合為包裝的平麵展開圖。如圖3所示。
圖3 創建包裝平麵展開圖
#p#e#
3>使用選擇工具 選定全部矩形對象,執行選擇/對象/方向手柄,執行編輯/複製和編輯/粘貼命令,得到的拷貝中,路徑按照節點分離開來,使用直接選擇工具 選擇相關線段,在描邊麵板中設定為虛線外觀,如圖4中所示。
圖4 創建包裝平麵展開圖

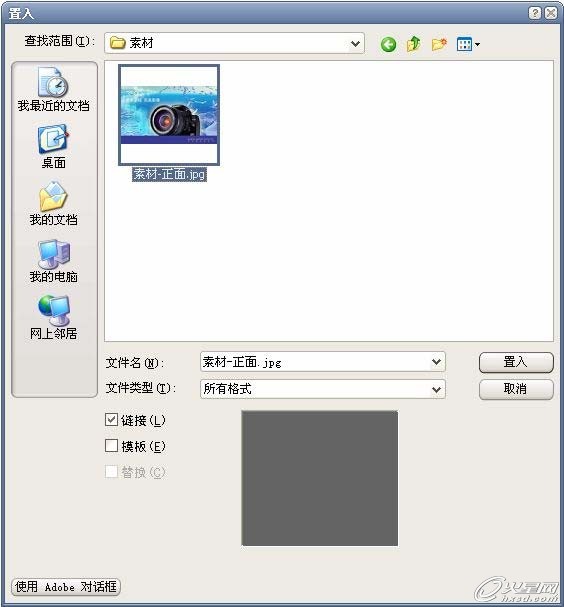

4>執行文件/置入命令,將事先準備好的素材置入到圖稿中,作為包裝盒正麵圖形。如圖5所示。
圖5 置入素材
5>創建包裝側麵圖形。為作為包裝側麵的矩形對象設定無描邊,填色為R54、G58、B149。使用美工刀工具,按住Alt鍵以直線路徑分割矩形對象,如圖6上所示。單獨選擇分割後的右部圖形,編輯填色為R190、G213、B202。效果如圖6下所示。
圖6 創建側麵圖形
#p#e#
6>使用矩形工具創建兩個同樣大小的矩形對象,編輯填色和位置如圖7上所示。同時選定兩個矩形對象,執行對象/混合/創建命令,雙擊混合工具,在混合選項對話框裏設定步數為3。效果如圖7下所示。
圖7 創建混合對象
保持對混合對象的選定,使用選擇工具 按住Alt鍵向左拖動以編輯其拷貝的位置,使用編組選擇工具 單獨選擇混合對象拷貝的下部矩形對象,編輯其填色為R54、G58、B149。如圖8上所示。複製一份藍色矩形對象,並將其堆疊於編輯後的混合對象之上,同時選定藍色矩形對象和混合對象,執行對象/剪切蒙版/建立命令,效果如圖8下所示。
圖8 完成側麵裝飾圖形創建
7>將創建的圖形選定後執行對象/編組命令,然後執行編輯/複製和編輯/粘貼命令得到拷貝。使用編組選擇工具 分別選定各個對象,參照圖9所示編輯填色。
圖9 創建另一側麵圖形
8>選擇包裝盒較窄的側麵矩形對象,設定填色為R200、G213、B185。如圖10上所示。執行文件/置入命令置入事先準備的圖片素材。編輯位置如圖10下所示。
圖10 創建較窄側麵圖形
#p#e#
9>將之前創建的正麵和側麵圖形分別拖入到符號麵板中定義為符號,為將它們作為立方體貼圖做準備。如圖11所示。
圖11 自定義符號

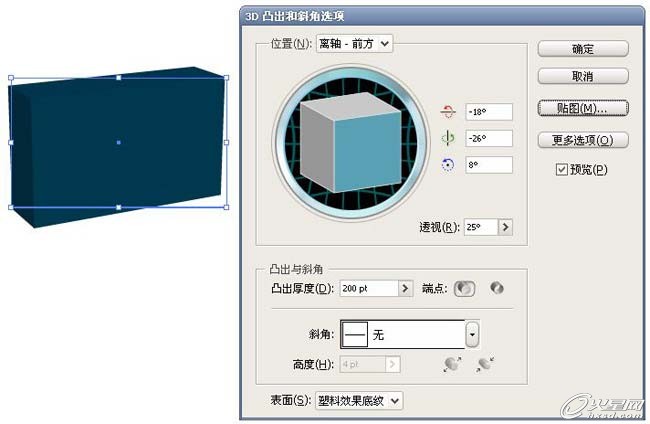

10>選擇作為包裝盒頂麵的矩形對象並複製一個拷貝。保持對矩形對象的選定,執行效果/3D/凸出和斜角命令。在3D凸出和斜角選項對話框中,設定位置為離軸-前方;設定透視角度為25°;凸出厚度為200pt;表麵選擇塑料效果底紋。如圖12所示。
圖12 使用3D命令創建三維圖形
點擊貼圖按鈕進入貼圖對話框,首先選擇表麵,然後在符號裏選擇之前定義的,對應的符號,在視圖區編輯和觀察貼圖位置、大小,勾選對話框底部的“貼圖具有明暗調”選項。如圖13所示。
圖13 編輯三維圖形貼圖
#p#e#
完成貼圖後效果如圖14所示。
圖14 完成三維圖形的貼圖
11>更多的包裝盒。複製一個包裝盒並選定,通過雙擊外觀麵板中的“3D凸出和斜角”項目,調出3D凸出和斜角選項對話框,編輯對象在水平軸、垂直軸的旋轉角度,如圖15右所示,效果如圖15左所示。
圖15 創建更多的包裝盒
將兩個盒子組合在一起並添加陰影和背景,如圖1所示。至此完成本例的創建。
4.小結
本案例我們學習的是一種普遍應用的包裝—包裝盒的裝飾設計。首先我們需要根據結構設計繪製出包裝盒的展開圖,確定盒體的正麵和側麵區域。然後需要根據包裝產品的特性來構思和確定包裝風格,並逐一對各麵的圖形進行設計。通常包含產品名稱、產品圖片、性能介紹等內容。
在AI技術方麵,本例應用了混合對象來創建裝飾圖形,編輯混合對象中初始對象的位置、填色和不透明度,可以使其呈現豐富多變的外觀。而使用效果/3D/凸出和斜角命令則使我們方便的創建出盒體的三維視圖,再通過編輯3D對象的透視角度和貼圖,逼真的展現出包裝設計的效果。
[未完待續]
