AI教程！教你打造一枚精致的進度條

進度條是UI設計中常見的元素，通常我們在引導用戶進行操作步驟時會用上，而一個精致的進度條在增強用戶體驗方麵發揮著不可小視的作用。今天我們要學習用AI來打造進度條，主要是AI中高光和陰影的製作技巧，下麵開始動手練習吧。

一、製作背景

Step 1

越簡單越困難，這句話其實一點不矛盾。這個進度條看似非常簡單，卻需要我們在比例上嚴格把控，才會讓它看上去盡顯精致。這就需要我們運用好網格線。

打開AI新建一個寬600px高200px的文檔，去掉“使新建對象與像素網格對齊”的選項，去掉這個選項就會讓你在繪圖的時候落筆更自由。其他參數請參見下圖。

新建成功後，進入到【編輯>首選項>參考線和網格】，將網格線間隔設置為1px，次分割線設置為1。這裏參數設置的意思就是讓1個像素作為一個網格，這樣組成網格線。

在繪圖之前設置好網格有助於繪圖中對於精確比例的把握，就像你有把精準的尺子。這時，如果你還沒有設置“顯示網格”和“對齊網格”，那要盡快去視圖中勾選這兩項。

Step 2

利用矩形工具，繪製一個和畫板同等大小的矩形，填充淺灰色。然後再打開外觀麵板，在原有填色的基礎上新增一個填色。新填色設置為漸變填充。漸變為徑向漸變，漸變色的設置可以參考我的設置。

接下來要為背景增添一點顆粒感。保持背景矩形仍被選中，增加第三個填色，這次填色為黑色，然後把黑色填色層的透明度降為4%，混合模式設置為正片疊底。

然後進入【效果>藝術效果>膠片顆粒】，在設置麵板中設置如下參數。顆粒效果給人的整體感覺是典雅精致的。

二、繪製進度條外形

Step 3

首先，你可以將上一部分製作的背景鎖定（ctrl+2），這樣就不會在你接下來操作中影響到背景。分別利用矩形工具和橢圓工具畫上一條矩形和五個正圓。然後關閉“對齊網格”，進入【編輯>首選項>常規】，把鍵盤增量的參數設置為1px。

Step 4

選中上一步所繪製的對象，打開路徑查找器，點選形狀模式中的聯集模式。

三、高光和陰影

一直覺得AI裏打造陰影並不如PS中來得容易，除了應用投影效果，還需要其他的修飾，表達立體感。

Step 5

首先讓我們為目前所繪製的對象增加一個凹陷的層次感。先將現有對象複製兩層放在頂部。然後選中最上一層，利用鍵盤方向鍵，往下移動1像素（還記得我們設置鍵盤增量為1px，道理就在此）。

選中最頂部的複製對象和在它下方的複製對象，然後進入到路徑查找器中，點選減去頂層圖標。

將這個減去頂層後的對象設置為黑色，透明度20%，混合模式為正片疊底。

Step 6

選中Step 4繪製的對象，然後進入【對象>路徑>偏移路徑】，在偏移路徑中設置位移為-4px。將這個偏移後的對象填充改為漸變填充，漸變設置如下圖所示。

你不一定要完全參考我的設置，但你需要記住一點，為了給這個對象增添明暗過渡，嚴格來說我們的全局光是從上打到下，因此，在靠近光源的地方就較為明亮，反之則較為暗淡。有了高光和陰影，畫麵就會呈現立體感。

Step 7

重新選中Step 4繪製的對象，進入【效果>風格化>投影】，分三次為它加上三個投影效果。同樣是為了營造這個對象外圍的高光和陰影。

選中Step 6中繪製的對象，拷貝兩次。運用Step 5的方式，將最頂部的拷貝層往下移動1個像素。再選中位於它下一層的拷貝層。運用路徑查找器，點選減去頂層的圖標。然後把減去頂層後對象設置為白色。

Step 8

重新選中Step 6中繪製的對象，拷貝兩次，將最頂部的拷貝層往上移動1個像素。再選中位於它下一層的拷貝層。運用路徑查找器，點選減去頂層的圖標。然後把減去頂層後對象設置為黑色，透明度降低為20%。

Step 9

再次選中Step 6中繪製的對象，進入【效果>風格化>投影】，分別應用上以下兩個投影效果。這裏運用多次投影的目的是為了增加陰影中的層次感。

四、文字和其他元素

Step 10

你可以為每個圓形按鈕配上數字，或者一些相應的文字。再為此運用投影效果，保持整體的元素風格協調。

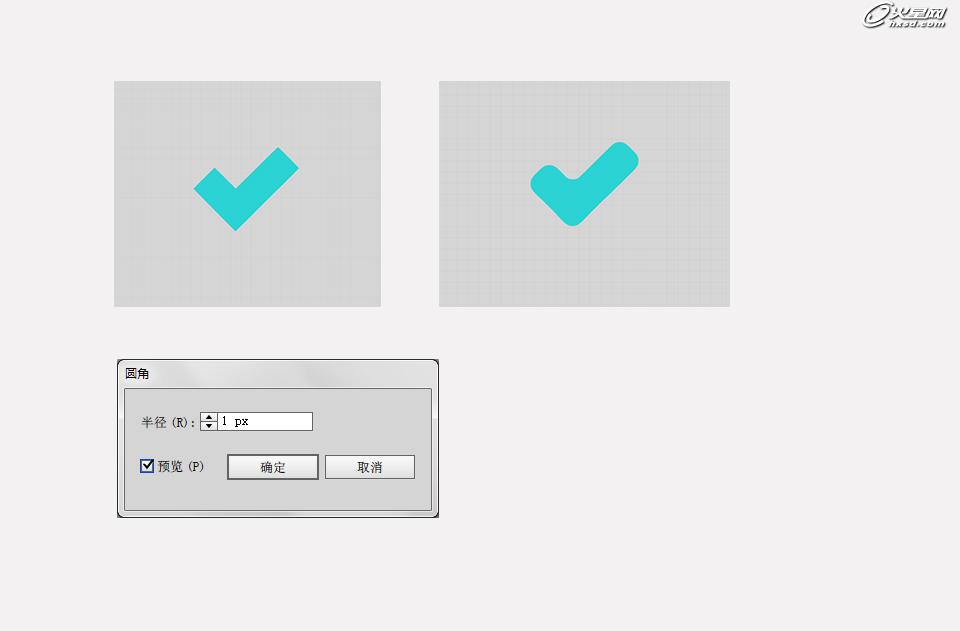

Step 11

還可以增加一些小元素，例如畫上一個勾，這個圖標是為了標記用戶已完成的步驟。先用矩形工具畫上外形，再進入【效果>風格化>圓角】，將圓角半徑設置為1px。接下為這個對象設置描邊，一定記得設置完描邊後要選中對象進行擴展，擴展後的對象再運用投影效果。投影的參數設置如下。

五、進度條最終效果圖：

你還可以運用同樣的原理設計出一整套同風格的UI KIT。
