今天跟大家分享SU雙螺旋塔建模思路圖文教程,建築原型是南昌島嶼浮雲塔,具體是如何製作的呢?僅需一招,輕鬆搞定!一起來看看吧!
方法一
吧友:jyyxfo

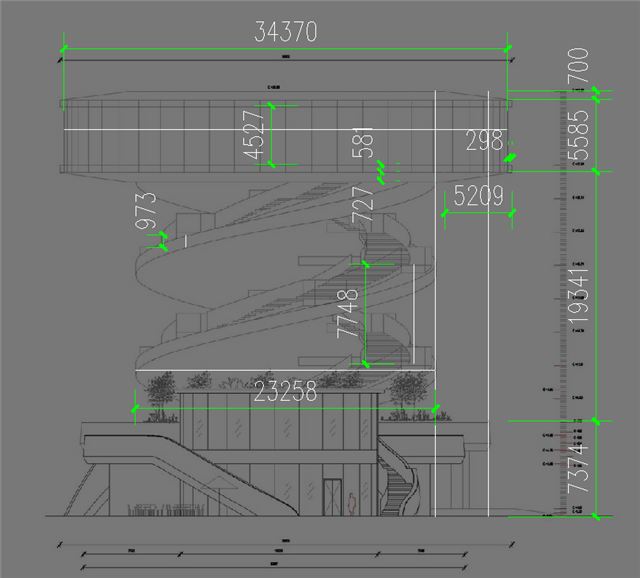

首先查閱資料準備模型尺寸數據
1、創建矩形如圖,創建是用沙盒工具的根據網格創建,也可以用平麵劃分工具。
2、用變形框扭曲(SUAPP編號431)扭曲180度,但是得到的麵太亂了,需要重建如圖。
3、沒找到類似曲線重建的插件,不是圓弧重建。我的方法是把線提出來再壓扁,用圓弧工具畫段數為32的圓弧,和原來的線重合,再用空間線工具變成三維線,最後用曲線放樣(SUAPP編號427)。如圖得到很棒的麵。
4、複製3分,上中下疊起來,側麵用放樣工具封起來,然後用切割工具,把中間的切出來,如圖。
5、開始做樓梯。
(1)思路:上圖為一個單位,總共6組,每組30°,剛好180°。初步數了一下,17個台階+5個台階寬的平台,總共22個台階。22*6=132。132根線。
(2)用四邊麵工具(SUAPP編號71)選取結構線。
(3)然後需要重建曲線,方法上麵提過,重建成段數為132的曲線。然後用曲麵放樣工具提取橫向的線,如下右圖。
(4)用線轉組件(SUAPP編號242)一開始樓梯剛好150mm高度,由於5個台階變成平台了,台階高度改成200mm。
做成一個組件,沿整個中心旋轉30°*6。接下來就是在組件裏添加兩側擋板,玻璃,欄杆,扶手,方法就是提取線,拉線成麵(SUAPP編號156),超級推拉(SUAPP編號94),按距離陣列。
6、開始做頂層。尺寸和線cad裏描一下。
7、最後將它們組合在一起就好啦。
方法二
吧友:legendzero
1、建一個體塊進行細分,用變形框扭曲(SUAPP編號431)進行變形。
2、將體塊向上複製一個,對側麵進行重新封麵處理。
3、樓梯是分為6個單元向上複製而成的,因此,隻做一個單元就可以了。做法是提取結構線,重建梯步線。要考慮是有緩步梯的哦!
4、調整樓梯的細節製作完成標準段。
5、向上複製5個,一側的樓梯就完成了,然後在旋轉180度複製一個就好啦。
6、複製一個塔體,提取線條用線轉圓柱(SUAPP編號148)轉為圓柱,上個顏色。
7、最後組合在一起就OK啦。
這次的建模主要用到了變形框扭曲,整體是不是很簡單呢!
來源:SketchUp吧
