今天跟大家分享雙曲弧形景觀橋SketchUp製作圖文教程,感興趣的朋友可以一起來看下!
1、使用貝茲曲線(SUAPP編號96)命令繪製輪廓。根據設計需要確定曲線段數,圖下左側曲線13段,右側曲線為27段,下方曲線應該與上方兩段曲線對應40段。在中間上方頂點處大體根據欄杆傾斜走勢,畫一條直線,用於下步連接對應頂點作參考。
注意 SketchUp 界麵右下角,分別是調控貝茲曲線的控製點和曲線最終的段數,根據需求確定曲線段數,以上圖為例,上方曲線設定為13段,控製點一般默認即可,操作方式為:在開啟貝茲曲線的同時在 SketchUp 界麵右下角控製框內輸入 “101,13s” 後按回車確定。
2、整理輪廓線,根據剛才的傾斜直線參考,確定上下端頂點的連線,保持左右兩側橫向的兩條曲線段數分別相等。即圖下左側均為13段,右側均為27段。
3、用拉線成麵(SUAPP編號156)命令將輪廓線拉出一定厚度。保留豎向上的三處平麵,在頂端回執圓弧,刪除多餘的麵,注意三處圓弧應保持相同的尺寸。
4、選中如圖四條輪廓線,使用輪廓放樣(SUAPP編號427)命令進行封麵處理,點擊上方工具欄中的“僅生成表麵縱向線框”按鈕,可以隻保留所需要的輪廓線。
同理,左側部分也可用同樣的方法生成,這就是為什麼之前要保持上下方段數相同並且頂點對應,這樣可以生成合理且完美的輪廓線。
5、使用鏡像物體(SUAPP編號2)命令,生成另一半的輪廓線。保留底端的橫向線條,後麵步驟中會用到。
6、使用徑向自由彎曲(SUAPP編號431)命令,在側視圖對整體進行彎曲,彎曲幅度參照原參考圖進行把控,然後對每個片狀物體生成麵域(SUAPP編號6),結果如圖所示。
7、鏡像出另一半物體,將整個物體創建群組。
8、使用形體彎曲(SUAPP編號118)命令對整個群組進行彎曲。圓弧參考線弧度根據需求,段數為80段,跟物體個數對應。參考線方向均沿紅軸方向。
9、下一步,使用聯合推拉(SUAPP編號94)命令將片狀物體批量推拉一定厚度,記得點擊上方工具欄中的“加厚:保持原始麵並翻轉”按鈕。
10、可用類似方法做出景觀橋的其餘部分,不再贅述。
11、然後使用線轉圓柱(SUAPP編號148)命令生成扶手部分。最後把所有的部分拚到一起,大功告成。

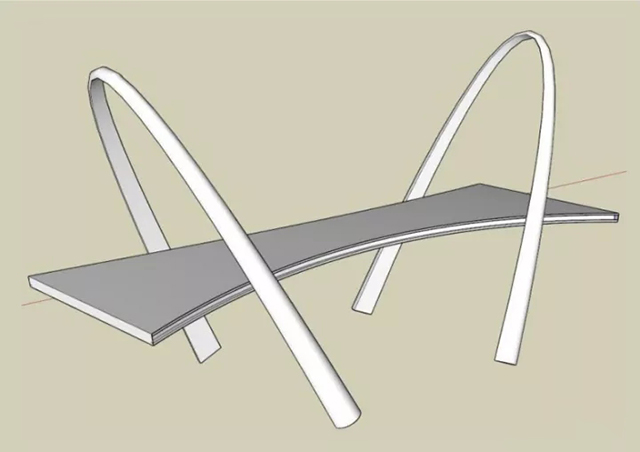

- 成圖 -
來源:SketchUp吧
