Mental Ray燈光渲染解析
【火星時代專稿，未經授權不得轉載】
導言：
大家好，在這個基礎教程中，我們將在3ds Max中製作一個簡單照明案例，使用的是3ds Max2011。
Mental Ray渲染器
我們將使用Mental Ray渲染器進行工作。3ds Max默認情況下使用的是線掃描渲染器，所以我們要手動更改一下。（ Rendering > Render Setup… > Common tab > Assign Renderer > Production > mental ray Renderer）
倉庫製作

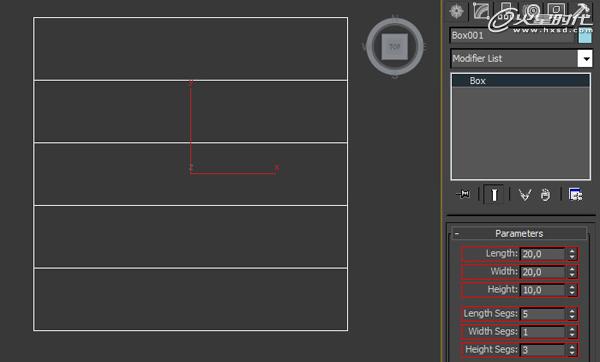

這個教程是關於Mental Ray照明的，但是我們首先要創建一個簡單的倉庫。在頂視圖創建一個Box。它的參數設置依照圖中所示。（圖01）
圖01

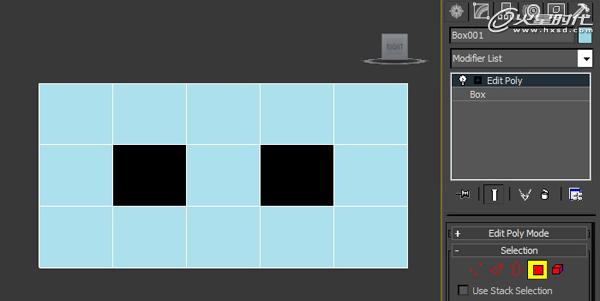

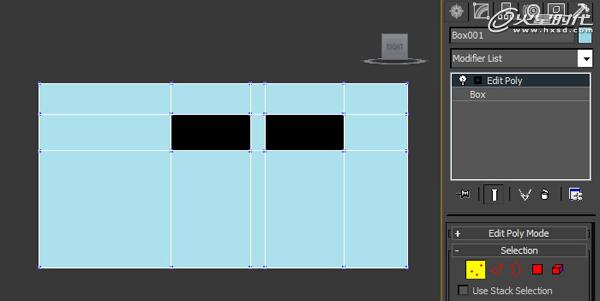

下一步我們要創建窗戶。給它添加一個Edit Poly修改器，進入多邊形級別中，在右視圖刪除掉兩個多邊形。（圖02）
圖02
激活頂點對象級別，通過移動它的頂點改變它的大小和形狀，最終樣子如圖中所示。（圖03）
圖03
現在幾何體完成了，但是我們要渲染的是內部，所以我們還需要翻轉它所有的法線。
創建攝像機

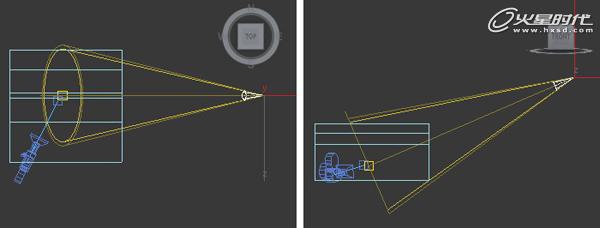

在頂視圖創建一個目標攝像機，鏡頭參數為20（廣角鏡頭是一個非常好的觀察角度）；進入透視圖再按鍵盤上的“C”鍵我們進入到攝像機視圖。移動攝像機與圖中的的鏡頭一樣。（圖04）
圖04
倉庫材質

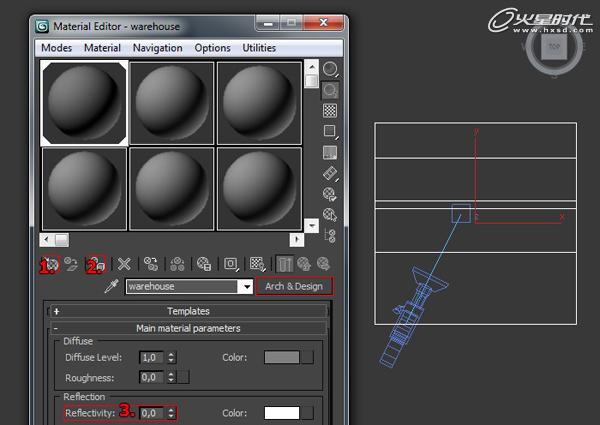

現在我們來製作倉庫的材質。打開材質編輯器：（圖05）
1.點擊“Get Material”按鈕，然後再從列表中選擇“Arch & Design”。
2.選擇倉庫並把材質賦予給它。
3.反射值為0。
圖05

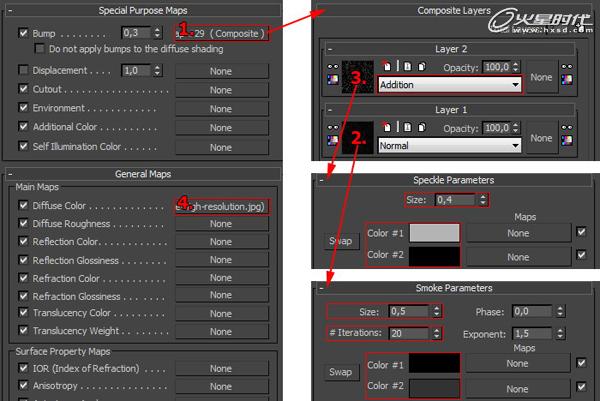

下麵是凹凸貼圖的製作：（圖06）
1.凹凸貼圖：使用Composite（混合材質 Maps > Standard > Composite ）
2.在混合貼圖第一層添加一張煙霧貼圖（表現大的細節）。
Size: 0,5
# Iterations: 20
Color #1: Black
Color #2:
Dark Gray ( RGB 50, 50, 50 )
3.給第二層添加一張混合貼圖。混合模式改為Addition（相加）。再給它添加一張斑點貼圖（表現小的細節）
Size: 0,4
Color #1: Light gray ( RGB 180, 180, 180 )
Color #2: Black
4.給漫反射通道添加一張高清貼圖。
圖06#p#e#

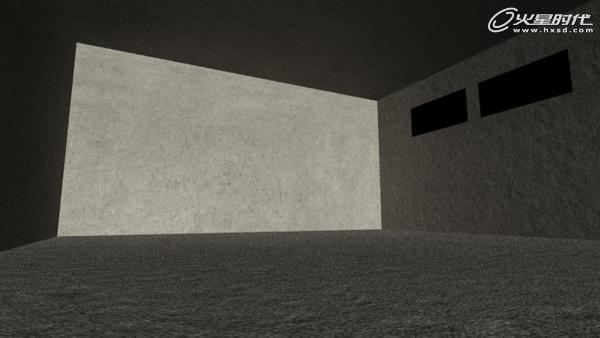

這是使用默認燈光渲染的結果。（圖07）
圖07
主燈設置
現在是創建燈光的時候了。讓我們先從主燈開始。在前視圖創建一個Mental Ray區域燈光。燈光的位置如圖中所示。修改目標點的依照下麵的參數：（圖08）
Hotspot/Beam: 24
Falloff/Field: 26
圖08
渲染看一下效果。（圖09）
圖09
環境設置

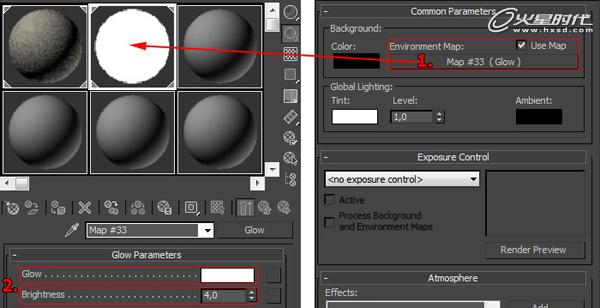

目前我們仍然不能看到窗戶，這是因為我們的背景是黑色的。讓我們進入環境設置改變背景的顏色：（圖10）
1.點擊None從材質貼圖中選這Glow（發光貼圖）。
2.打開材質編輯器。從環境設置中把Glow拖放到一個空的材質球上，記住要選擇實例複製。然後在設置一下它的參數：
Glow: White
Brightness: 4
圖10

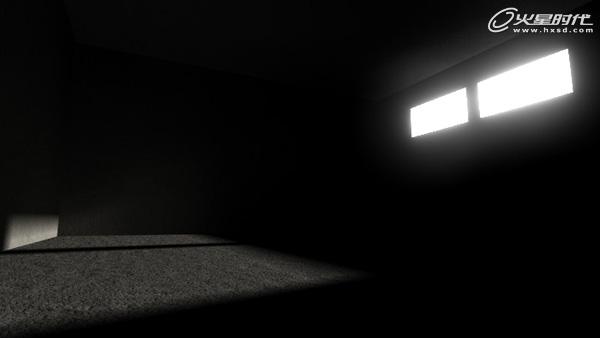

渲染看一下效果。（圖11）
圖11
現在我們能夠看到窗戶了，讓我們應用一個光暈在它周圍。應用Clare Camera渲染（Rendering > Render Setup… > Renderer > Camera Effects > Camera Shaders > Output > Glare）隻需要勾選上顏色輸出，其它的設置都為默認就可以。再渲染一次我們看看有什麼不同。（圖12）
圖12#p#e#
間接照明
目前我們隻有一盞主光源。這個圖像非常的暗並且也沒有間接照明。創建一個天光，使用它模擬間接照明。把Multiplier（倍增）設置為1.5。渲染一張看下效果。（圖13）
圖13

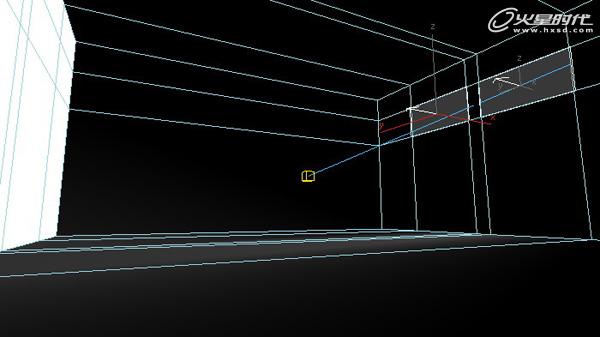

在窗戶上的一些燈光已經超過了最高數值，但是整張圖像看起來沒有什麼變化。我們需要在打入更多的光到倉庫內。幸好有一個簡單的放完來製作。進入到右視圖，創建兩盞mr sky門戶燈，大小調整到比是窗戶大一點，位置放在開口的外麵。把倍增設置為：1.5。（圖14）
圖14
讓我們渲染一張看看效果如何。（圖15）
圖15
讓我們添加一個燈光反彈看看它是否有什麼不同。到渲染中選擇間接照明勾選上最終聚集，倍增設置為2，反彈次數設置為5。渲染一張看看間接照明的效果。（圖16）
圖16
現在有更多的光線照射進來，如果你仔細看的話可以看到房間內的每一個角落。
體積光

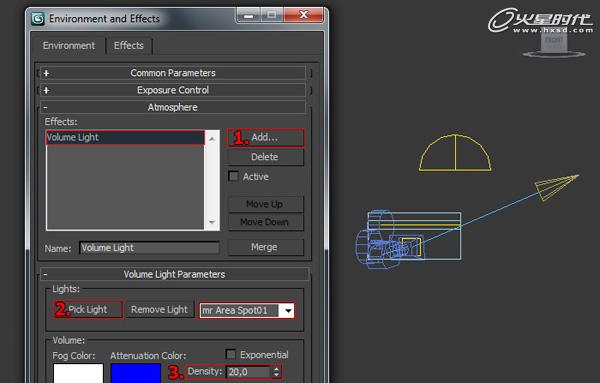

為了讓我們的圖像更加有意思，我們從窗戶處添加一些體積光。進入環境和效果設置中添加一個體積光效果：（圖17）
1.點擊Add添加一個體積光效果。
2.點擊“Pick Light”（選擇燈光）選擇上我們之前創建的mr area燈。
3.強度設置為20。
圖17

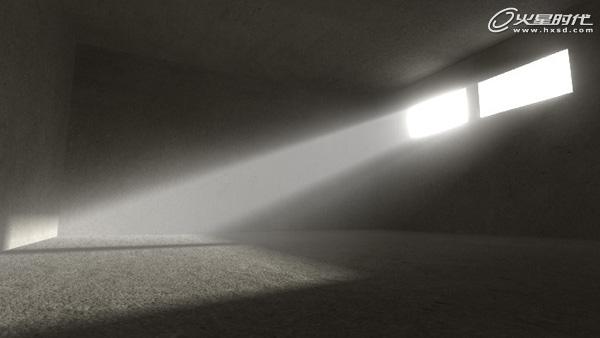

渲染一下看看體積光為我們帶來的效果。（圖18）
圖18
這個體積光似乎產生了過多的光源。讓我們減小它的最終聚集，把它的倍數降低到1.4。我們還可以調整它的采樣值設置得到更精細的渲染。參數設置，最小值設置為4，最大值設置為64。類型設置為Mitchell。然後渲染出最終效果圖。（圖19）
圖20
-
