典型小臥室渲染之點滴心得

【火星時代專稿，未經授權不得轉載】
　　作者：高峰
　　火星ID：龍卷風
　　使用軟件：3ds max9.0、vr1.5rc3
　　難易程度：中級
　　聯係方式：QQ：277422492

 #p#e#


    以上是一個小臥室的CAD施工圖，上麵的分別是我做的北立麵和東立麵施工圖，下麵的分別是我的平麵圖和吊頂圖。效果圖的製作完全是根據施工圖的尺寸及比例完成的。這樣做出來的圖真實且有更強的說服力。這是一個非常典型的小空間效果表現，設計手法采用現代簡約風格，簡約但不簡單。我很喜歡這間小臥室，第一次做教程算是嚐試，就用他吧！

#p#e#

　　我建模采用的方法是“CAD圖形導入法，個人覺得這個方法方便、快捷、實用，製圖比例更準確！先在CAD中描繪出臥室的邊界和吊頂的輪廓，然後用Sds max導入保存好的CAD圖形文件，步驟如圖。不同顏色的CAD圖形到3ds max中會變成一個獨立的圖形個體。

#p#e#

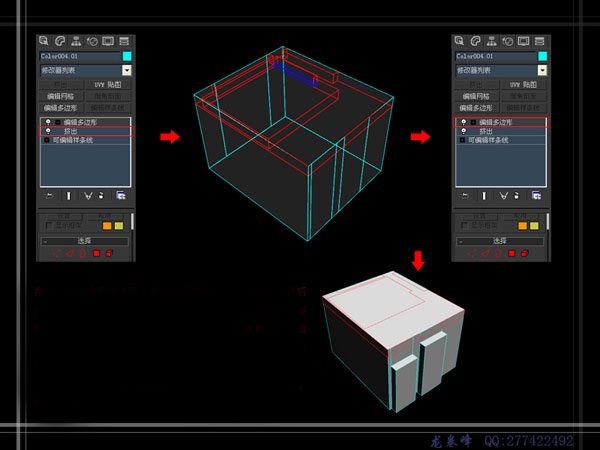

在3ds max中給剛才導入的CAD圖形加上擠出命令，然後再用編輯多邊形命令對擠出的模型進行修改，編輯成需要的房間模型。吊頂的方法也是如此，其他一些衣櫃，牆壁造型等都是采用這樣的方法。各個人都有自己不同的建模方法盡管方法不同，但是最後追求的效果都是相同的。這裏我隻說明了我個人的方法，下麵建模方麵不作介紹（大家會看了吧，嗬嗬）

#p#e#

 本案例中小臥室所表現的是白天天光的照明效果，時間為夏天下午5點鍾左右。圖中1為臥室的主光源（天光）；2為臥室的氣氛光源(衣櫃的暗光燈帶)；3為臥室的第二個氣氛光及太陽光。後兩者為臥室的氣氛光源，隻是局部影響房間的照明效果，用做增強畫麵的質感和層次。
 1為臥室的主光源。窗外的天光和環境光都是通過窗戶照射進來的。環境光我用的是兩個疊加的VR麵光（窗戶內側的為淡橙色的VR麵光，強度小些。窗戶外麵的為淡藍色的VR麵光，強度比前者大一些。疊加的燈光會使臥室內照明更充分，光線效果也更豐富一點，這也是我跟火星上的大蝦們學的。嗬嗬……太陽光采用的是VR陽光係統，2號衣櫃暗光帶也是VR麵光，稍稍帶一點藍色即可。

#p#e#

#p#e#

    好吧，現在來看看渲染測試參數吧，測試參數的中指就是盡可能的提高渲染速度，因為是測試，所以參數給得很低，隻要能看個大體的燈光效果就行，光強了、弱了都可以做及時的調整。可能會出現一些牆麵漏光現象，不要緊，因為參數太低了！嗬嗬

#p#e#

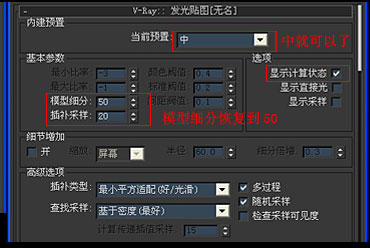

參數繼續，我選用的是發光貼圖和燈光緩衝兩種計算引擎，這兩種配合是比較實用的，光線效果也好。細節也可以，可以滿足一般效果圖表現，具體的我也說不上來了，大家都用這個，我也跟這用吧。設置完成後就渲染吧……

呀！好快，看看時間吧！才1分14.6秒。怎麼樣夠快吧。恩，來看看效果吧，燈光，照明還可以啦，局部有些偏暗，不要緊啦，還沒最終渲染的嘛，好了。把不滿意的地方調整一下吧，模型、燈光之類，隨個人的感覺了。效果的好壞不但是技術的問題，更是自身對畫麵構圖的美感的修養問題。說白了就是知道什麼還看，什麼不好看，這不是一天兩天能做到的。我看過網上的大蝦們的資料，很多一部分都是有很深的美術功底的，我水平有限啦，不過我小時候畫畫就好，還學過一年多的優化。獻醜了，嗬嗬……

#p#e#

#p#e#

    一切正常以後，下麵就來渲染最終效果了。本案例的空間比較小，所以我給的渲染參數偏高一些，大家隻能借鑒不可以照抄。參數要根據場景的大小及複雜程度，要不然太高了，主機付出的時間就相當恐怖的。那要看你的主機配置是不是很牛了。我的電腦配置是這樣的：Intel（R）Core（TM）2 Quad CPU Q6600  @2.40GHz 2.40 GHz，2.00GB的內存

    參數繼續，還是偏高了一點，場景也不大……

#p#e#

上麵的設置完成後，到了VR渲染參數的重點部分了。顏色映射決定了整個場景的光照效果及明暗部的亮度。伽瑪值有點類似PS中的色階，個人這麼感覺！它可以提高和降低整個場景飽和度及光照度。值越大場景越顯得蒼白越小越灰暗。RQMC采樣器是整個VR渲染品質的核心部分，一些新手總是抱怨圖的細節差、躁點多。那你就要注意了是不是這個沒調！前麵的兩個參數是越小效果越好，後麵的最小采樣值是越大越好！全局細分倍增器是整個VR的渲染細分設置，正常情況下都是默認。浪費太多的時間在渲染上我認為是沒有多少必要的，商業圖本來就是趕時間的，效果大體看出來就可以了！

#p#e#

好了，基本上就這樣了！下麵就開始渲染最終效果圖吧。

    VR的渲染時間一直是個很頭疼的問題，最終渲染需要消耗大量的渲染時間，而且一次隻渲染一個相機角度。這一點比LS稍差了一些！我曾經用了一年多的LS渲染。網上一些人說可以渲染小光子圖保存起做，然後再調用保存好的光子圖渲染大圖。我以前也跟這學，但發現這個方法並不是很好，不僅要看著圖，還要繼續操作調圖再渲染，好麻煩的！而且這樣渲染出來的圖多多少少都會丟失一些細節。那麼有什麼好辦法讓VR多渲染幾個角度而且不要我們去盯著VR不放呢？答案是有的，我發現了Sdmax的批處理渲染功能。打開渲染麵板下麵的批處理渲染，出現左邊的界麵：1為添加渲染窗口，添加的渲染窗口會出現在2號顯示板上。然後選取顯示麵板中的第一個渲染窗口，這時在3條窗中出現了你所需要的一號相機。輸出路徑就是效果渲染好後圖片所保存的地方，這個是自動保存的！等你添加好所有的渲染窗口後就按下5號渲染鍵吧！渲染開始了……
    好了，忙了一天也該休息一下了！下班了，第二天早上來看圖，哇！都渲好了。
怎麼樣這個圖還行吧！嗬嗬

     最後給大家自我介紹一下，我的名字叫高峰，江蘇鹽城東台人。中專文化水平（嗨！丟人啊，現在想想那時上學怎麼就不好好學。不提了）今年23歲，身高183厘米。中專畢業後到競速昆山打過半個月工，後來回來學半自動車床，幹了一個多月又不幹了（太累），再後來就學電腦了。在電腦培訓班學了一個月，還和教課老師打了一架。原因是我不交學費坐在別人旁邊偷著學，雙方發生了糾紛就打起來了。現在想想還挺搞笑的！再後來就稀裏糊塗的就幹這一行了，一直到現在。既然走上這條路，我就要一直走下去，走出屬於自己的金光大道！
