Unreal的blueprint案例教程之金屬球作用效果二
Hello . 大家好，今天是上一個小球Unreal的blueprint案例教程之金屬球作用效果一的進階版，下麵繼續分享Unreal的blueprint案例教程之金屬球作用效果二。
在上一期，我們簡單給小球加了一個bp（blueprint）unreal BluePrint | 做個ball，讓球可以在最開始受到一個向左（y軸負方向）的力，如圖
如果我們往小球飛行的方向放上一些障礙物，球就會跟障礙物產生碰撞，進而改變運動軌跡
現在我們給這個小球添加一些邏輯，讓小球先下落到平麵上，然後接觸障礙物並產生stick
下麵開始具體操作步驟
1、添加LineTraceByChannel
這個節點主要是沿給定的線執行碰撞追蹤並返回追蹤中的首個物體。就是在運動的過程中，對小球的碰撞進行追蹤，並返回過程中碰撞的首個物體。
我們打開上次添加的bp，右鍵搜索linetrace
Start和End表示的是一個坐標區間，Return Value就是返回這個區間的內碰撞到的第一個物體。而我們的Start坐標就是actor小球的坐標，所以給start輸入GetActorLocation節點。而End的位置就隻需要在start的各個軸上減去一個數值即可表示在這個方向上的空間範圍。因為unreal中z軸代表上下，所以我們用subtract在z軸上減去500.
選擇Draw Debug Type為Persistent，然後就會對每一幀都有Debug處理。
點擊Compile，編譯bp，然後進入到場景中播放。
會看到小球在運動過程中，運動過的地方會產生紅色線條，這是因為他的運動軌跡被LineTraceByChannel的Debug畫下來了
2、Break Hit Result
這個節點可以訪問所有種類的hit信息及其自身信息，所以我們用這個節點來獲取一些hit得到的信息（注意與其連接的是LineTraceByChannel的Out Hit輸出）
3、Add Impulse
再次添加節點add impulse，用於添加小球在遇到碰撞以後的運動狀態。選中之前的節點，然後在空白處按ctrl + w，就可以將選中的節點進行複製粘貼。
將LineTraceByChannel的輸出作為Impulse的輸入，Target依然是那個小球。
從本質上講，impact normal是line trace在世界空間中的方向，所以給impact normal乘上一個-1，表示碰撞以後法線方向改變，運動方向改變。

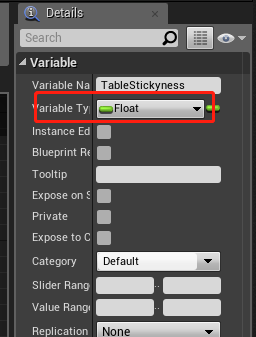

我們為方便修改給新加一個變量TableStickyness，並且修改類型為float。

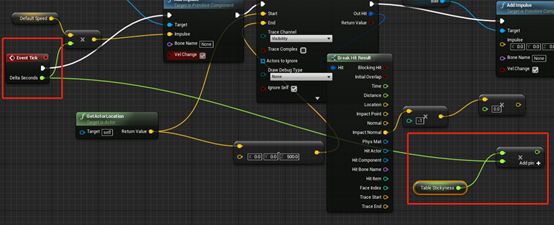

點擊compile後，給TableStickyness設置一個初始值為5000. 然後將他拉到bp中，獲取數值，GetTableStickyness. 然後跟之前的Default Speed一樣，將Event Tick和TableStickyness相乘
雙擊引線可添加一個點，拖動可改變引線走向，也可添加注釋，方便各節點流向查看
將上麵乘了以後的結果與impact normal相乘，最後將結果輸出到Add Impulse的Impulse中
Compile然後Save，在遊戲模式中查看如下效果
可以看到小球在其運動方向上遇到障礙物以後，由於障礙物會阻止其運動方向，所以在我們節點的作用下會停在那個地方
如果我們撤銷障礙物或者移動到不會阻擋其運動的位置，小球就會像之前一樣飛出去，就不會觸發hit
入門藍圖bp的第二天，蟹蟹圍觀。
