Unreal中關於顏色的技術分享
Hello . 大家好，今天我們來聊點與顏色有關的事，我是木偶心沒。用過unreal的小夥伴應該都會注意到，我們在unreal裏麵進行貼圖設置的時候，對於basecolor都需要勾選上sRGB。為什麼需要勾選？每張貼圖都需要勾選麼？如果不做勾選會怎麼樣？這就需要用我們的gamma校正和線性空間來破案了。接下來就一起來看這篇Unreal中關於顏色的技術分享。
Gamma校正
首先什麼是gamma校正。官方解釋，RGB值與功率並非簡單的線性關係，而是冪函數關係，這個函數的指數稱作Gamma值，一般為2.2（power2.2），而這個換算過程，稱為Gamma校正。官方來源，開發gamma編碼是用來抵消陰極射線管（CRT）顯示器的輸入和輸出特性，電子槍的電流，也是光的亮度，與輸入的正極電壓的變化是非線性的。通過gamma壓縮來改變輸入信號抵消了這個非線性，因此輸出圖像就能有預期的亮度。

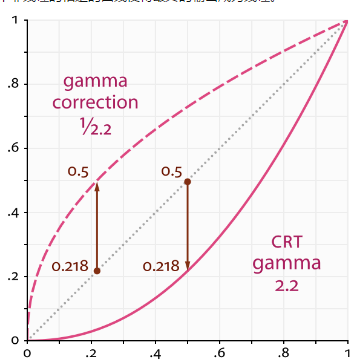

畫圖來理解就是如下，
如果我們有一張線性的照片，如果我們顯示器也是線性的，那經過顯示器輸出的圖像就應該和真實的圖像是一樣的；
但是實際上我們的顯示器根本不按套路來，它的gamma值是2.2，所以如果我們的圖片是線性的，那麼從gamma為2.2的顯示器中輸出出來就是下麵這個樣子
可以看到結果有明顯的色彩失真，所以如果我們把照片的gamma值設置成1/2.2的話，經過兩次調整，結果就是正確的啦
在進行gamma校正的方式就是采樣進行輸入的時候，Gamma=1/2.2，調亮Gamma；
在顯示輸出的時候Gamma=2.2，調暗Gamma。
線性空間
一般在圖片的渲染中存在兩個顏色空間，第一個是Gamma（非線性）的顏色空間；然後是Linear（線性）顏色空間。Gamma使用的是進行了校正的顏色表；而linear使用的是一個線性的完整顏色表，而且渲染中用到的光線也是線性空間的，所以我們在進行計算的時候要在線性空間中進行，輸入和輸出需要進行gamma校正。
最好的辦法就是在圖片輸入的時候采用sRGB格式，目的是為了告訴linear color space，需要對輸入的顏色進行power2.2校正切換到線性空間，然後再進行shader計算，計算完畢以後再通過power1/2.2切換回gamma空間。所以解決了我們剛開始提的在unreal中的basecolor需要勾選sRGB選項。而非sRGB紋理則會直接在shader中進行計算，比如normal和mask。
所以以上就解釋了我們在導入貼圖的時候需要注意到的問題，隻有勾選了引擎才會進行正確的像素計算；一般basecolor才需要勾選；對於basecolor來說，不勾選GPU就不會進行gamma校正，而直接使用存儲的值進行渲染，但同時也不會得到真實的效果。
來源：Thepoly公眾號
-
