使用C4D的MoGraph模塊進行隨機替換和彈性運動（一）

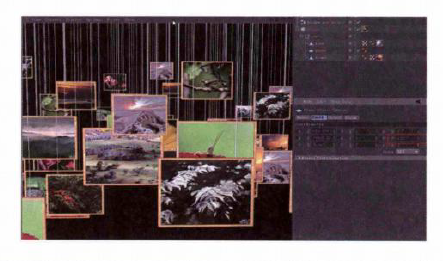

本節我們將學習C4D的MoGraph模塊，繼續感受MoGraph的魅力。本節製作的效果有兩大難點，隨機替換和彈性運動，這兩種效果在其他軟件裏一般都需要手動完成，而借助於MoGraph,這將變得非常容易，下圖是完成後的案例效果，如下圖所示。

一、製作相框陣列

01 首先創建一個Cube (立方體)對象，設置其SizeX (x軸尺寸)為700cm，SizeY (y軸尺寸)為525cm，SizeZ (z軸尺寸)為20cm,並勾選Fillet (圓角)選項，然後設置Fllet Radius (圓角半徑)為8cm, Fillet Subdivision (圓角細分)為2，如下圖所示。

02 選擇Cube對象，按住Ctrl鍵拖曳進行複製，選擇複製出來的“Cube.1” 對象，取消勾選Fillet(圓角)選項，然後按T鍵進行縮放，調整至下圖所示的效果。

03 新建一個Boole對象，如下圖所示。

04 拖曳Cube和 “Cube.1" 對象至Boole對象下，使它們成為Boole對象的子物體，如下圖所示。

提示：Boole對象一共有4種Boolean Type (布爾類型)，如圖所示。

◎AunionB (A加B) :位於頂部的對象是A.位於底部的對象是B,效果如下圖(a)所示。

◎A SubtractB ( A減B) :效果如下圖(b)所示。

◎A intersectB (AB交集) :效果如下圖(c)所示。

◎AwithoutB (AB補集) :效果類似於A SubtractB (A減B) ,但仔細觀察，交叉的地方不是閉合的，注意觀察A對象內部的麵，如下圖(d)所示。

05 新建一個Plane (平麵)對象，將其放置在相框內部，然後調整其Width (寬度)為693cm，Height (高度)為519.75cm，如下圖所示。

06 接下來製作懸掛線框的引線，新建一個Cylinder (圓柱體)對象，設置Radius (半徑)為3cm, Height (高度)為15 000cm,並設置Rotation Segments (旋轉分段)為4, 降低分段細節，然後將其移至相框對象的左上方，如下圖(左)所示。

07 選擇Cylinder對象， 按住Ctrl鍵拖曳複製，將複製出來的對象移至右側對稱的位置，如下圖(右上)所示。

08 至此一個相框就製作完成了，接下來首先進行整理，將兩個Cylinder對象轉換為可編輯多邊形，並執行Conect Objects+Delete (連接對象+刪除)命令合並為一個對象，然後命名為Line。選擇Plane對象，並命名為photo,選擇Boole對象，同樣將其轉換為可編輯多邊形，按Ctr|鍵展 開並選中全部對象，執行Conect Objects+Delete (連接對象+刪除)命令，得到一個對象，並命名為frame,如下圖(右下)所示。

09 執行MoGraph/Cloner (運動圖形/克隆)命令，新建一個克隆對象，然後拖曳之前創建的3個對象到Cloner對象下，使它們成為Cloner對 象的子物體，然後設置其Mode (模式)為Grid Array (網格陣列)，Count( 數量)為(8,1,8)，然後設置Size (尺寸)為(5 00005000cm)，如下圖所示。

10 此時觀察發現在進行克隆的時候，引線、相框和平麵這3個元素都是分開的，選擇這3個對象，按AIt+G鍵打組，再次觀察，此時結果就正確了，如下圖所示，最後將組重命名為photo。

11 此時觀察，相框排列的過於整齊，選擇Cloner對象，為其添加一個MoGrapFffector/Random (運動圖形/效果器/隨機)效果器，並命名為"Random Pos&Sca”，這個效果器主要用來設置位置和縮放的隨機效果，設置P.X (x軸位移)為389cm，P.Y (y軸位移)為555cm. P.Z (z軸位移) 1 307cm.並勾選Scale (縮放)、Uniform Scale (等比例縮放)選項，設置Scale (縮放)為0.39,如下圖所示。

12 接下來製作材質部分，首先製作引線材質，新建一個材質球， 並命名為Line,進入其材質編輯器窗口，修改其Color (顏色)為RGB ( 230,230,230)，然後將其賦予場景裏的Line對象，如下圖所示。

13 執行菜單Window/Content Browser (窗口/內容瀏覽器)命令，打開內容瀏覽器窗口，然後在Presets (預置)上單擊鼠標右鍵，在彈出的菜單中執行Search (搜索)命令，然後在搜索框裏輸入Wood (木頭)，此時會找到所有與Wood有關的材質和紋理，然後從中找到“Wood 006”材質，如下圖所示。

14 將“Wood 006"材質球拖曳至材質管理器窗口中，然後將其賦予frame對象，這樣相框的材質就製作完成了，如下圖所示。

15 接下來是本小節的重點部分，製作相片材質，新建一個材質球，並命名為photo,進入其材質編輯器窗口，在Color (顏色)通道中為Texture (紋理)選項添加一個Mograph/Multi Shader (運動圖形/多重材質)紋理，如下圖(左)所示.

16 單擊Multi Shader (多重材質)按鈕，進入其參數設置麵板，單擊Add from Folder (從文件夾加入)按鈕，然後選擇文件夾，此時所有的圖片全部會被加載進來，如下圖(右)所示。

17 將photo材質球賦予Cloner對象，然後為其添加一個Random (隨機)效果器，將其命名為Random photo,取消勾選Position (位移)選項，將Color Mode (顏色模式)設置為On(打開)，此時渲染觀察，如下圖所示。

18 觀察此時的效果，圖片顏色發白，進入Photo材質的材質編輯器窗口.取消勾選Specular (高光)通道，如下圖(左)所示。再次渲染觀察，效果如下圖(右)所示。

19 現在觀察，圖片的顏色已經有所改善，但是所有的圖片都是倒著的，選擇photo對象，將其R.P ( P軸旋轉)設置為180°，再次渲染觀察，此時圖片顯示正確，如下圖所示。
