水滴落入水中的動畫解析
導言：
本教程講解了如何製作水滴掉落到水中的效果，使用LightWave簡單創建水滴和水麵進行動畫製作，相信對大家有所幫助。
下麵教程開始
此場景包含水滴和水麵（水滴將掉落到水麵上）兩個物體。
第一步
水滴是一個簡單的球體。（圖01）
圖01
第二步
為了利於變形動畫，水麵的網格分布為同心圓的形式。（圖02）
圖02
第三步
製作4個變形貼圖，模擬水滴落在水麵上產生震動的效果。繪製一個重力貼圖來控製震動（置換貼圖）的幅度，離震源越近，震動幅度越大。如果你不喜歡用重力貼圖來控製置換，你也可以使用漸變貼圖，將Input Parameter設置為Distant to Object（in x and Y）。
第四步
將這兩個物體導入Layout中，添加一個空物體（Null）用於顯示景深範圍。（圖03）
圖03
#p#e#
第五步

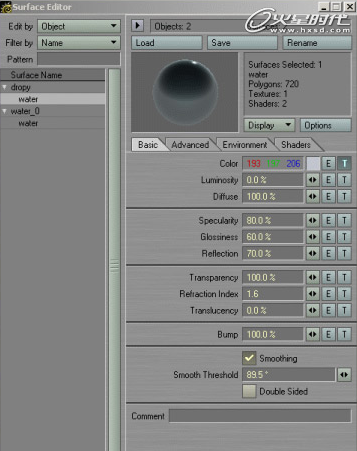

打開Surface Editor設置水麵的材質。（圖04）
圖04
第六步
為反射效果添加一個Fast Fresnnel Shader，將Edge Transparency設為1。（Edge Transparency能夠將邊緣虛化，使水麵更好的融入背景中去）
第七步
使用兩盞燈用於照明。一個是平行光燈（Distant Light），用作照亮場景；另一個是聚光燈（Spot Light），用於產生高光效果。下圖是兩盞燈的參數設置。（圖05）
圖05
第八步
現在開始製作水滴下落的動畫，在下落過程進行到1/4處時，使用Squach來模擬水滴表麵拉伸的效果（也可以使用Endomorph）。當下落過程進行到3/4處時，讓水滴恢複原狀。（圖06）
圖06
#p#e#
第九步
給水麵物體添加Morphmixer，製作變形動畫。盡量讓水麵的變形配合好水滴下落的時機。（圖07）
圖07
第十步
製作水麵波紋的置換貼圖，添加一個漸變貼圖，Blending Mode為Alpha，Input Parameter設置為Weight Map，並在下麵的Weight Map下拉選項中選擇我們之前製作的Weight貼圖。為了不使這個貼圖影響到變形動畫，我們給它添加一個包絡（envelop），當水麵平靜的時候值為100%，當水麵運動的時候值為0%。（圖08）
圖08
第十一步
添加一個Turbulence紋理層，為水麵增加一些凹凸的變化。（圖09）
圖09
第十二步
添加一個Underwater紋理層。（圖10）
圖10
#p#e#
第十三步
為其不透明選項添加一個包絡，當水滴落到水麵上時，值達到最高，然後逐漸減弱。（圖11）
圖11
第十四步
為了達到理想的畫麵氛圍，我們選擇HDRI渲染。在Backdop中的Add Enviroment下拉選項中選擇Texture Envioment，添加一個漸變紋理。（圖12）
圖12
第十五步
Gradient Backdrop設置下圖所示，雖然Gradient Backdrop在渲染中不可見，但他會對霧產生影響。（圖13）
圖13
第十六步
霧的設置如下圖。（圖14）
圖14
#p#e#
第十七步
因為選擇ImageWorld作為HDRI，我們應該渲染一個隻包含Texture Envioment圖像，並載入到背景圖像中。（圖15）
圖15
第十八步
添加一個Corona慮鏡來增強高光效果。（圖16）
圖16
第十九步
使用X-dof製作景深。（圖17）
圖17
第二十步
在渲染麵板中打開光線追蹤功能。最終效果如下圖。（圖18）
圖18
