室內光影色彩表現技法解析

導言：
色彩在整體的空間設計語言中占據較高的效果比例，它運用得成功與否直接關係到前期設計工作的成立與最終的體現，能否也是至關重要的一環。

使用軟件：2008 3ds Max、VRay、Photoshop


一、主體材質的設定
為了更直觀地觀察並講解材質，我們先在場景中給主體材質進行編號，然後對相對應的材質進行分析和講解，（圖01）


圖01

材質編號 A：ICI材質    B：木地板材質   C：木紋飾麵板材質   D：椅墊黑噴漆材質 E：白色飾麵板布材質 F：淡黃色飾麵板布材質

#p#e#

1.1.A-ICI材質的製作
1.1.1.在Diffuse(漫反射) 通道中給草綠色（R：240 G：240  B240）；
1.1.2.在 Reflect(反射)給了一個20%的灰度值，想讓牆麵磚有個高光；
1.1.3.在Subdivs（細分）為15，讓它更細膩和幹淨；
1.1.4.在Options卷展欄中把Tracereflections關閉，這樣就不會產生反射而保留了高光，（圖02）
1.1.5.最後是材質球的效果，（圖03）。

圖02 ICI材質設置


  圖03 ICI材質球效果

#p#e#


1.2.B-木地板材質的製作
1.2.1.地板的特性就不多說了，直接設置，（圖04）
1.2.2.在Diffuse(漫反射) 通道中給一張木地板的貼圖；
1.2.3.在 Reflect(反射)顏色給一個falloff(衰減)，使木地板的反射效果更細膩一點更自然一些；
1.2.4.在Hilight glossiness（高光光澤度）為0.85，讓它有個較大的高光反射；
1.2.5.在Refl glossiness為（光澤度）0.85，讓它有點模糊效果；
1.2.6.在Subdivs（細分）為20，讓它更細膩和光滑；
1.2.7.在falloff(衰減)裏參數設置；（圖05）
1.2.8.在Maps 選擇慢反射裏的貼圖直拖到BUMP裏，值為30，是想讓木地板有點粗糙的紋理，在Environment(環境)給個Output，Output Amount 給2.0的值，讓它亮一些，（圖06）。材質球如圖07所示。


圖04木地板材質參數


圖05木地板falloff(衰減)材質參數

圖06木地板材質Output參數設置


圖07木地板材質球

#p#e#


1.3.C-木紋飾麵板材質的製作
1.3.1.木紋飾麵棉絨的特性就不多說了，跟木地板一樣，直接設置，（圖08）
1.3.2.在Diffuse(漫反射) 通道中給一張木地板的貼圖；
1.3.3.在 Reflect(反射)顏色給一個falloff(衰減)，使木地板的反射效果更細膩一點更自然一些；
1.3.4.在Hilight glossiness（高光光澤度）為0.85，讓它有個較大的高光反射；
1.3.5.在Refl glossiness為（光澤度）0.85，讓它有點模糊效果；
1.3.6.在Subdivs（細分）為12，讓它更細膩和光滑；
1.3.7.在falloff(衰減)裏參數設置；（圖09）
1.3.8.在Maps 選擇慢反射裏的貼圖直拖到BUMP裏，值為30，是想讓木地板有點粗糙的紋理，在Environment(環境)給個Output，Output Amount 給2.0的值，讓它亮一些。（圖10）。材質球如圖11所示。


圖08木紋飾麵板材質參數


圖09木紋飾麵falloff(衰減)材質參數


圖10木紋飾麵材質Output參數設置


圖11木紋飾麵材質球

#p#e#


1.4.D-椅墊黑噴漆材質的製作
1.4.1.在Diffuse(漫反射) 通道中給一個純黑色RGB為80；
1.4.2.在 Reflect(反射)顏色給一個falloff(衰減)，使木地板的反射效果更細膩一點更自然一些。（圖12）
1.4.3.在Hilight glossiness（高光光澤度）為0.85，讓它有個較大的高光反射；
1.4.4.在Refl glossiness為（光澤度）0.8，讓它有點模糊效果；

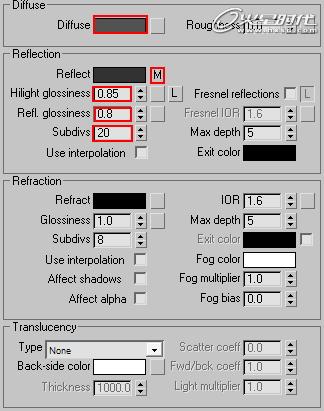

1.4.5.在Subdivs（細分）為20，讓它更細膩和光滑，（圖13）

1.4.6.其它參數不變，最後是材質球的效果。（圖14）

圖12椅墊黑噴漆材質falloff(衰減)材質參數

圖13椅墊黑噴漆材質參數

14椅墊黑噴漆材質球

#p#e#


1.5.E-白色飾麵板廚櫃材質的製作
1.5.1.在Diffuse(漫反射) 通道中給一個純白色RGB為245；
1.5.2.在 Reflect(反射)給了一個35%的灰度值；
1.5.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
1.5.4.在Refl glossiness為（光澤度）0.9，讓它有點模糊效果；
1.5.5.在Subdivs（細分）為30，讓它更細膩和光滑，（圖15）
1.5.6.其它參數不變，最後是材質球的效果。（圖16）

圖15白色飾麵板材質參數

圖16白色飾麵板材質球

#p#e#


1.6.F-淡黃色飾麵板材質的製作
1.6.1.在Diffuse(漫反射) 通道中給一個淡黃色（R：239 G：211 B：181）；
1.6.2.在 Reflect(反射)給了一個35%的灰度值；
1.6.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
1.6.4.在Refl glossiness為（光澤度）0.95，讓它有點模糊效果；
1.6.5.在Subdivs（細分）為20，讓它更細膩和光滑，（圖17）
1.6.6.其它參數不變，最後是材質球的效果。（圖18）

圖17淡黃色飾麵板材質參數

圖18淡黃色飾麵板材質球

大體的材質上到這裏，接下來再上一些其它的材質。

#p#e#


二、其它材質的設定
為了更直觀地觀察並講解材質，我們先在場景中給其它材質進行編號，然後對相對應的材質進行分析和講解，（圖19）

圖19其他材質編號


A：不鏽鋼材質  B：陶瓷材質 C：玻璃材質  D：塑膠材質


2.1.A-不鏽鋼材質的設定
2.1.1.在Diffuse(漫反射) 通道中給一個純黑色（R：40 G：40 B：40）；
2.1.2.在 Reflect(反射)給了一個150%的灰度值；
2.1.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
2.1.4.在Refl glossiness為（光澤度）0.9，讓它有點模糊效果；
2.1.5.在Subdivs（細分）為30，讓它更細膩和光滑，（圖20）
2.1.6.其它參數不變，最後是材質球的效果。（圖21）

圖20不鏽鋼材質參數

圖21不鏽鋼材質球

#p#e#


2.2.B-陶瓷材質的設定
2.2.1.在Diffuse(漫反射) 通道中給一個咖啡色（R：49 G：22 B：0）；
2.2.2.在 Reflect(反射)給了一個深藍色（R：39 G：62 B：92），讓它的反射帶點藍色；
2.2.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
2.2.4.在Refl glossiness為（光澤度）0.95，讓它有點模糊效果；

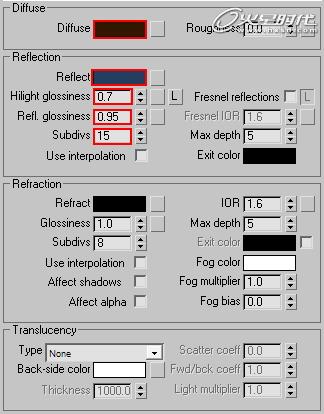

2.2.5.在Subdivs（細分）為15，讓它更細膩和光滑，（圖22）
2.2.6其它參數不變，最後是材質球的效果。（圖23）

圖22陶瓷材質參數

圖23陶瓷材質球

#p#e#


2.3.C-玻璃材質的設定
2.3.1.在這裏玻璃材質用回了MAX的默認材質，在Ambient通道中給了一個純黑色，因為與Diffuse是關聯的，所以不用再去調了。然後在Specular通道中給了一個純白色，讓玻璃的高光更白一些，Opacity（透明）中給了個20%值。
2.3.2.在Specular level中給了一個150的值，讓玻璃的高光更強烈一點，然後在Glossiness中給了個30的值。
2.3.3.在Maps中的Reflection 通道中給了一個VRayMap 其裏的參數不變，Amount值給40的反射度，（圖24）。材質球效果如圖25所示。

圖24玻璃材質參數

圖25玻璃材質球

#p#e#


2.4.D-塑膠材質的設定
2.4.1.在Diffuse(漫反射) 通道中給一個純白色（R：245 G：245 B：245）；
2.4.2.在 Reflect(反射)給了一個35%的灰度值，然後在Freanel reflections 勾上，讓它有個艾菲爾的效果；
2.4.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
2.4.4.在Refl glossiness為（光澤度）0.95，讓它有點模糊效果；
2.4.5.在Subdivs（細分）為20，讓它更細膩和光滑，（圖26）
2.4.6.其它參數不變，最後是材質球的效果。（圖27）

圖26塑膠材質參數

圖27塑膠材質球

到此，場景中的主要材質就設置完成，還有一些沒有講解到的材質，讀者朋友可以參照場景案例模型進行調整。接下來為場景進行燈光布置。

本場景已經設置好材質的視圖效果。（圖28）


圖28材質設置完效果

#p#e#


三、設置場景燈光
3.1.天光燈光的設定

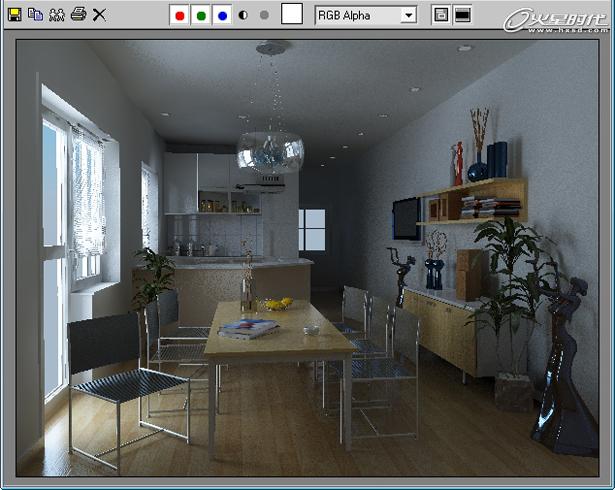

3.1.1首先展開Global switches（全局開關）卷展欄，勾去Override mtl（替代材質），（圖29）。意思是把原來上好的材質顯示出來，再渲染一次看看效果。（圖30）

圖29 勾去Override mtl


圖30測試渲染圖

先觀察剛渲染出來的效果圖，左邊的窗戶的這度夠了，現在發現正麵的小窗戶不夠亮，所以再來添加一個VRaylight燈光來模擬天光。

#p#e#

3.1.2.先點擊，位置及參數如圖32所示。設置再來渲染一下，（圖33）。

圖31VRaylight燈光設定

圖32VRaylight燈光參數

圖33測試渲染圖

再觀察圖像，基本上天光都可以滿足了，現在開始設置太陽光。

#p#e#


3.2.太陽光的設定
太陽光是白天的靈魂所在點，一個做白天的場景如果陽光的光影不好，就等於整個空間的層次沒了，所以太陽光的很重要的。現在來開始設置。

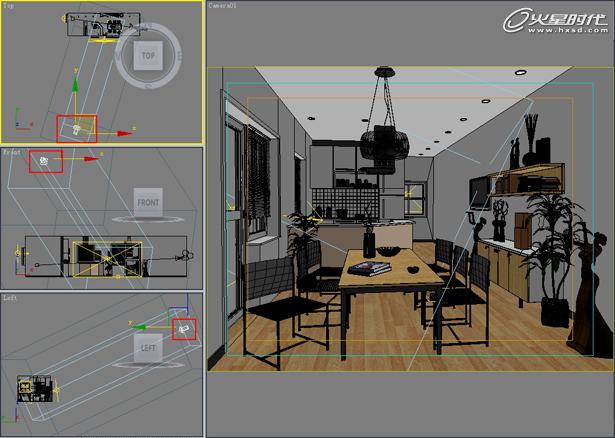

3.2.1.首先點擊，再選擇，然後返回到TOP視圖，進行設定。（圖34）
3.2.2.再點擊進入修改板，調整平行光參數。（圖35）

圖34平行光設定

3.2.3.在Shadows (陰影) 勾上打開陰影，再選擇VRay Shadow；
3.2.4.然後燈光強度修改為5.0，顏色為米白色（R:255，G:245、B:228），其它的不變。
在中的Hotspot/beam設置為2200，而Folloff/Field設置為5002。再選擇燈光的顯示為Rectangle；
3.2.5.在調整VR陰影的參數 勾起Smooth surface shadows 和 Area shadow 再勾上BOX。
然後修改U size 為500 、V size 為500、 W size 800。主要是讓光影有點虛邊的柔和一些，細分值為20，（圖35），渲染後如圖36所示。

圖35平行光參數

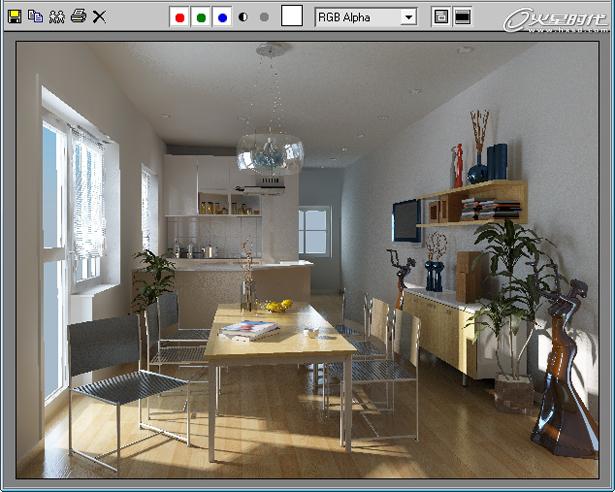

圖36測試渲染圖


觀察圖像，陽光效果可以了，光感也到位了，畫麵雖然有點灰色彩也不飽和，這個沒關係，可以有PS裏麵調。接下來設置渲染大圖。

#p#e#


四、最終渲染參數的設定
4.1.首先設置最終渲染圖像的尺寸為2000×1500像素。（圖37）


圖37設置渲染尺寸

Aperture Width(mm):36.0

4.2.展開Global switches（VRay全局開關）卷展欄，設置Secondary rays bias（二級光線偏移）的值為0.001，然後取消勾選Default lights（默認燈光）複選框。（圖38）

圖38  設置全局開關

4.3.展開Image sampler（Antialiasing）（圖像采樣器）卷展欄，選擇抗鋸齒的類型為Adaptive DMC，抗鋸齒過濾器為Mitchell-Netravali類型。（圖39）

圖39 設置圖像采樣器

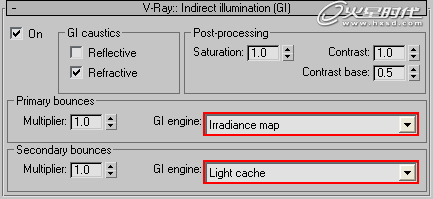

4.4.展開Indirect illumination(GI)（間接照明GI）卷展欄，設置GI引擎為Irradiance map（發光貼圖）和Light cache（燈光緩存）。（圖40）


圖40 設置Indirect illumination(GI)


4.5.設置Irradiance map（發光貼圖）和Light cache（燈光緩存）的參數。（圖41）

圖41


4.6.展開Color mapping（色彩映射）卷展欄，選擇Type（曝光類型）為Linear multiply（指數倍增）。（圖42）

圖42  設置色彩映射


4.7.展開DMC Sampler（DMC 采樣器）卷展欄，將 Adaptive amount（自適應數量）設置為0.75， Min samples（最小采樣值）設置為16，Noise threshold（噪波閾值）設置為0.005，（圖43）。其目的是增加渲染圖像的品質。

圖43 設置DMC采樣器


4.8.最終渲染參數設置完成，接下來保存設置並進行渲染，最終渲染效果如圖44所示。

圖44最終圖

#p#e#


五、Photoshop圖像的後期處理
白天效果Photoshop圖像的後期處理
當渲染完成以後，我們就需要對圖像進行後期處理，對效果圖作最後的調整，而也是重要步驟。
1.用Photoshop打開最後渲染的白天效果的成品圖，首先按組合鍵Ctrl+J兩次，複製背景圖層兩張，得到“圖層1和2”。（圖45）

圖45複製圖層

（點擊可放大）

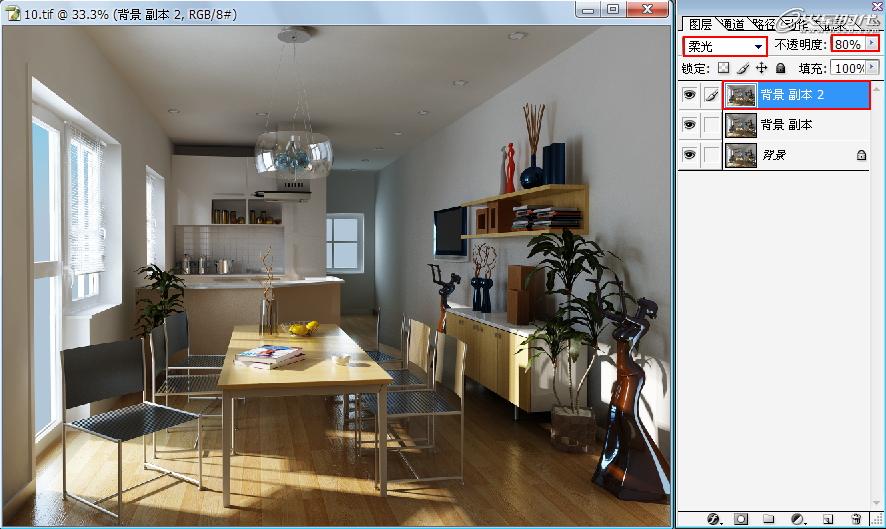

2.觀察渲染圖像，感覺飽和度不夠，所以調整一下這裏，單點擊圖層上的正常下拉按鈕，選擇“柔光”方式，然後再加不透明度改為80。（圖46）

圖46調整柔光

（點擊可放大）

3.觀察渲染圖像，感覺亮度不夠，所以調整一下這裏，先合並圖層，組合健為Ctrl+E，組合後再點擊“圖像”——“調整”——“曲線”快捷健是“Ctrl+M”修改為“輸入為114、輸出為142，然後按“好”。（圖47）

圖47修改亮度

（點擊可放大）

#p#e#

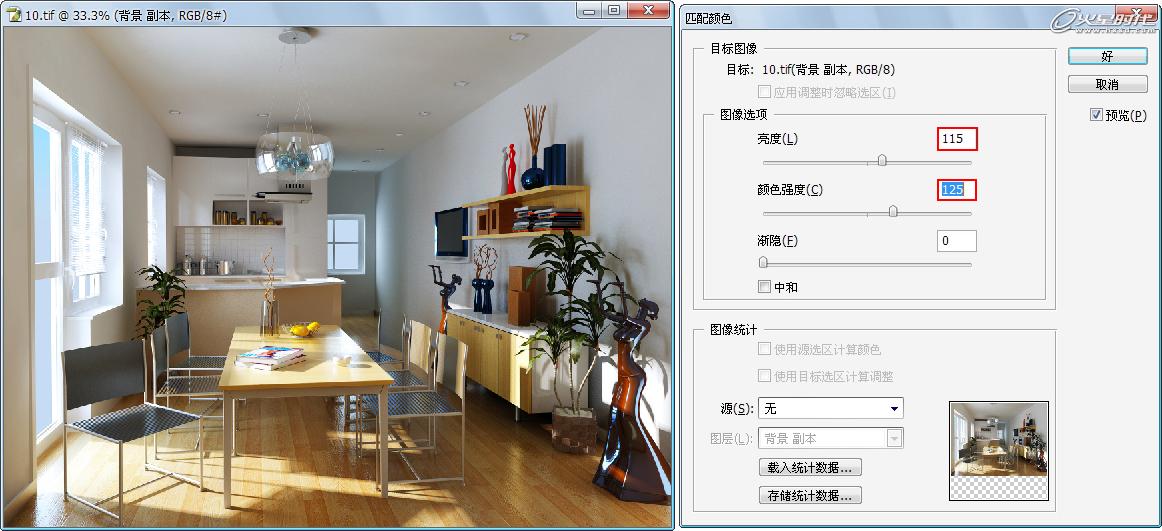

4.觀察渲染圖像，感覺亮度和飽和度還不夠，所以調整一下這裏，先合並圖層，組合健為Ctrl+E，組合後再點擊“圖像”——“調整”——“匹配顏色”然後修改為“亮度為115、顏色強度為125，然後按“好”。（圖48）

圖48修改匹配顏色

（點擊可放大）

5.再觀察渲染圖像，亮度與飽和度夠了，但是場景有點偏冷了，所以要加一點暖色讓它更飽和一些，先單點擊“圖像”——“調整”——“色彩平衡”，快捷健是“Ctrl+B” 修改色階（L）為+16、+3、－9，色彩平衡為“暗調”然後按“好”。（圖49）

圖49調整色彩平衡

（點擊可放大）

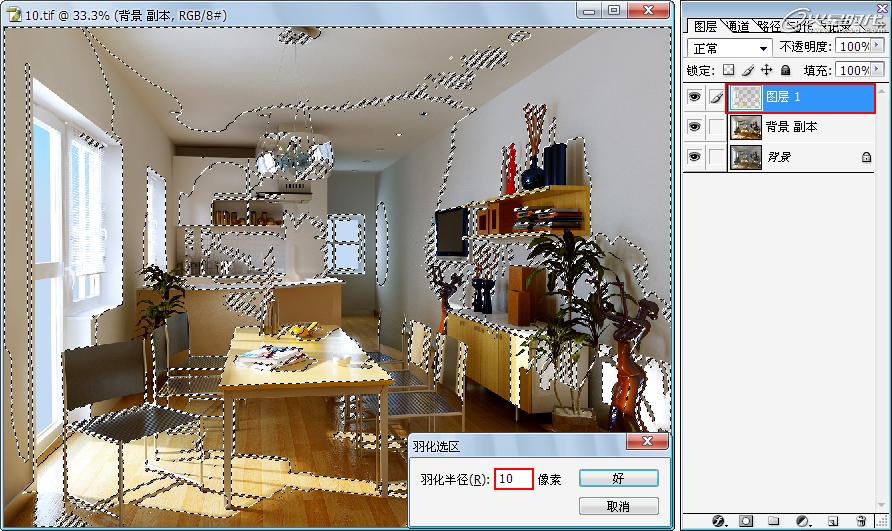

6.再觀察圖像，氛圍想的效果出來了，但是明暗還不是很強烈，所以再來調整一下，按健盤“Ctrl+Alt+Shift+ ~”這時會出現一些選區，然後再按健盤“Ctlr+Alt+D”，羽化一下值為10，再Ctlr+J複製一個圖層。（圖50）

圖50調整羽化

（點擊可放大）

技術要點：Ctrl+Alt+Shift+ ~，是用來選取亮的地方，從而可以很放便的調整圖像的明暗度，是一個不錯的方法。然後加上一個羽化就更好了，羽化能功是虛化邊緣的作用。

#p#e#


7.設置好前期工作後，現在來調整明暗的對比，先按組合健“Ctrl+H”先隱藏選區，再按組合健“Ctrl+M”調整亮度參數為：輸入：138、輸出：155。（圖51）

 圖51修改亮度

（點擊可放大）

8.設置完亮度後，再來點擊圖層上的正常下拉按鈕，選擇“疊加”方式，然後再加不透明度改為60。（圖52）

圖52設置“疊加”

（點擊可放大）

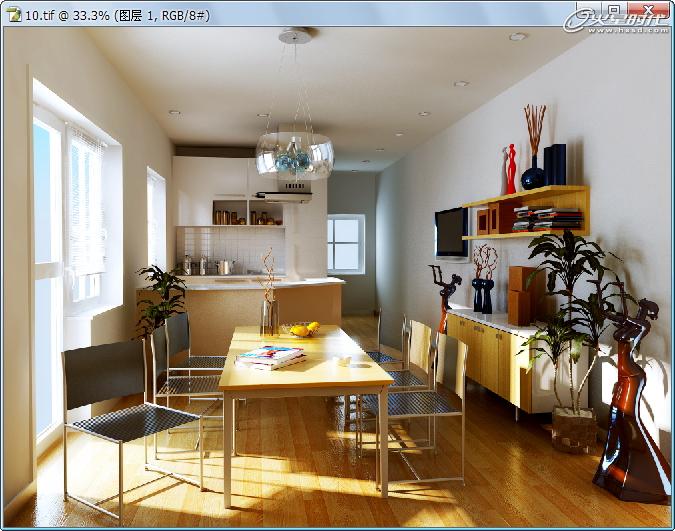

9.觀察圖像，基本上想要的效果出來，PS前和PS的效果是有差別，現在來對比一下。（圖53、54）

圖53

圖54

 PS前後對比

（點擊可放大）

到這裏PS的也差不多，還有一些個人的習慣，筆都會把飽和度降低一些，這些看個人的感覺吧，PS隻是一個感覺的表現，參數是不重要的，重要的是個人的感覺吧。願讀者們學習愉快。
