室內設計效果圖渲染燈光設置基本教程（五）

*聚光燈

上述講解的都是泛光燈的參數及屬性，下麵就來介紹聚光燈的參數及屬性。如果將泛光燈想象成向四周發散的點光源，那麼聚光燈就是向一定方向發散的點光源，而平行光燈則是向一定方句發散的麵光源，如圖所示。

在泛光燈的[修改]麵板[常規參數]卷展欄中，可以直接將泛光燈的[燈光類型]修改為[聚光燈]或[平行光]，聚光燈與平行光燈的區別較小。

聚光燈案例場景與泛光燈相同，選擇場景中的[泛光燈]，單擊[燈光類型]下拉選項，選擇[聚光燈]

觀察圖片，視圖中的[泛光燈]變成了[聚光燈]。在切換了燈光類型之後，燈光參數麵板會增加一個[聚光燈參數]卷展欄，該卷展欄主要用來控製聚光燈的照射範圍，如圖所示。

將[聚光區/光束]設置為35，[衰減區/區域] 的值設置為45，此時場景中聚光燈出現了兩個錐形框，該錐形框顯示的範圍就是聚光燈照射的範圍，如圖所示。

內層淺藍色的是聚光區，即在該範圍以內的燈光強度倍增不變，不發生衰減。

外層深藍色的是衰減區，即在該範圍以內的燈光亮度倍增發生變化，聚光區與衰減區之間發生衰減，由設定的強度倍增值衰減至0,在衰減區以外則完全無光照效果了，如圖所示。

接下來我們按照泛光燈中學習的操作步驟，為聚光燈[高級效果] 卷展欄的[投影貼圖]貼入貼圖，如圖所示， 具體操作可參考泛光燈貼入投影貼圖的步驟。

貼入投影貼圖後、為燈光添加[體積光]效果，以方便觀察光線的投射效果。

打開[大氣和效果]卷展欄，單擊[添加]按鈕，在彈出的[添加大氣或效果]對話框中選基[體積光]，即為燈光添加體積光效果。

接下來對[體積光]進行設置，選擇[大氣和效果]卷展欄中的[體積光]，然後單擊[設置]按鈕，彈出[環境和效果]對話框，打開該對話框中的[體積光參數]卷展欄，設置[密度]為1.5，以便更加清晰地觀察體積光的效果，如圖所示。

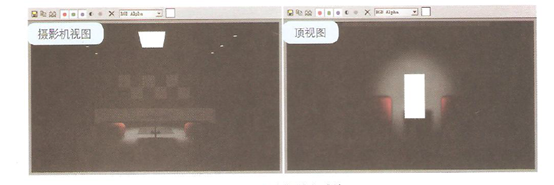

3D Max提供的Volume Light [體積光]，用來表現基於光與大氣交 互作用的燈光效果，如霧效。它能夠產生非常出色的光束，通常用來製作光芒放射的效果，其缺點是渲染速度較設置好了體積光參數之後，對燈光進行測試渲染，效果如圖所示。

觀察渲染的結果，發現錐形的體積光效果很明顯，並且有清晰的光束效果。

TIPS：為光線製作光束效果的方法有兩種:方法一，是在[投影貼圖]中添加合適的貼圖;方法二，是在效果圖的後期處理中添加。加入體積光後，渲染速度明顯變慢，除了對體積光的渲染較花費時間以外，為燈光投影加入了貼圖也是一個主要原因。

為加快渲染速度，清除[投影貼圖]中的貼圖，具體方法是，在貼圖按鈕上單擊鼠標右鍵,從彈出的菜單中選擇[清除]即可。將錐形框範圍調節得更大，分別設置兩組參數，觀察其效果。

下圖所示為[聚光區/光末]值為60，[衰減區/區域] 值為100的渲染效果;

下圖所示為[聚光區/光束]值為100，[衰減區/區域] 值為102的渲染效果。

觀察上圖1，出現了明顯的錐形體積光，並且體積光的邊緣模糊，而圖2也出現了明顯的錐形體積光，但其邊緣銳利。這是因為圖1的衰減區域(100-60)較大，光線出現了柔和的衰減效果;而圖2的衰減區域(102~100) 非常小，與聚光區的大小基本一樣， 所以衰減比較弱，形成了銳利的邊緣。

TIPS：聚光燈的[聚光區1光束]與[衰減區/區域]的值可以非常接近，但不可能完全相同，最小也有兩個單位的間隔。這與泛光燈[近距衰減]和[遠距衰減]中的[開始]和[結束]值不同，因為泛光燈中的[開始]和[結束]值可以完全相同。

在理解了[聚光區/光束]和[衰減區/區域]的含義之後，我們再來學習[泛光化]選項的含義。勾選[泛光化]選項，觀察場景渲染有何變化，如圖所示。

觀察圖片，勾選[泛光化]後，[聚光區/光束] 的值變為灰色，不可調節，並且場景其他不被聚光燈照射的區域也被照亮了。

但是體積光僅產生在聚光燈錐形範圍以內，並且隻有錐形光照射的地方產生陰影，其他不被燈光照射的區域僅有照明效果，不產生陰影。

TIPS：[泛光化]是一個常用的選項，勾選該選項後，聚光燈的光線將發散到各個方向，但是隻有在衰減圓錐體中存在陰影。該選項可以對聚光燈照亮不到的區域產生照明效果，以避免聚光區照射不到的區域出現漆黑的現象。當希望照亮大片區域，而隻在一小部分的區域產生陰影時，可以啟用[泛光化]選項。將區域中需要顯示陰影的部位設置在聚光燈錐形框範圍內，然後啟用[泛光化]照亮場景。[泛光化]的使用可以減少陰影貼圖尺寸，提高渲染速度。

了解了[泛光化]選項之後，再來學習[聚光燈參數]卷展欄中最後一個參數一一[矩形] 。為了加快渲染速度，將聚光燈的體積光效果清除。具體方法是，打開[大氣和效果]卷展欄，在窗口中單擊[體積光]，然後單擊[設置]按鈕，彈出[環境和效果]對話框，打開[大氣]卷展欄，取消對[活動]的勾選，即可取消體積光效果，如圖所示。

 [矩形]與[圓]是一個單選項，選擇了[矩形]之後，燈光的光錐由原來的圓錐體變成了四棱錐，其底麵的投影麵積變成了矩形，如圖所示。

當選擇[矩形]時，下方的[縱橫比]參數被激活，用於設置矩形的長寬比。值為1時，矩形為一個正方形;值小於1時，為一個長比寬小的矩形;值大於1時，為一個長比寬大的矩形，如圖所示。
