吉他手Jimi Hendrix製作

        導言
        去年一年中，筆者本來是要去創建一些生物和硬麵模型的，但是發現手頭的所有人類角色模型都不完整——是應該多做一些人類角色的練習了，所以決定製作一個完整的人類角色——也就是這幅吉他手的作品，旨在可以提高雕刻技巧，同時加深對人體解剖學的理解。這幅作品就以吉米.漢德裏克斯[Jimi Hendrix]為樣本，對他的表情和動作進行刻畫。

        教程思路
        1.拓撲結構
        2.建模
        3.細節
        4.Pose
        5.置換貼圖和法線貼圖
        6.使用置換貼圖和法線貼圖進行渲染
        7.紋理
        8.頭發
        9.皮膚材質
        10.相機和燈光設置
        11.後期製作
        12.小結

圖01

       一.拓撲結構

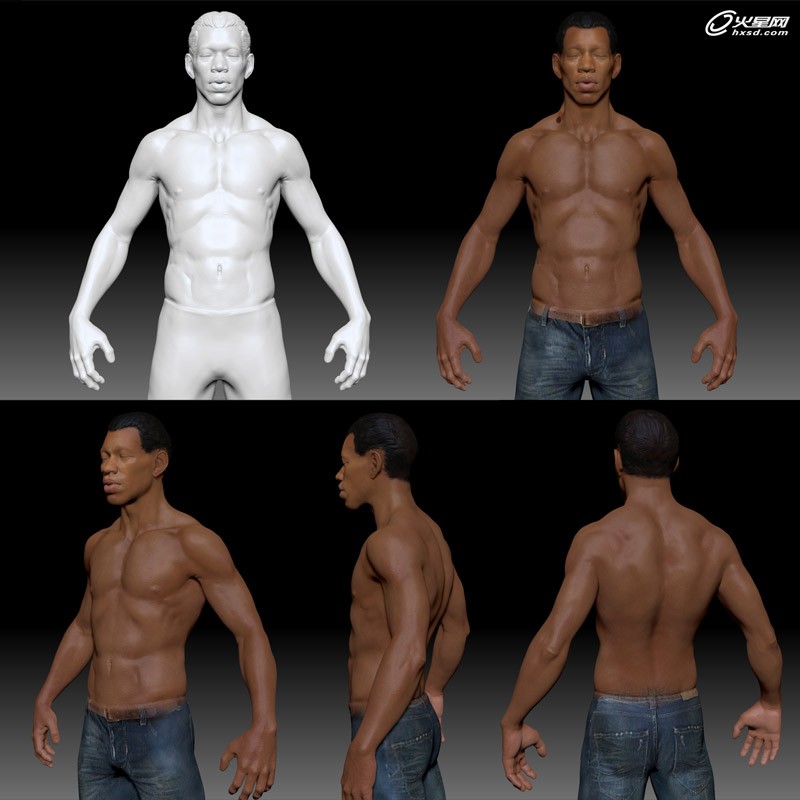

        筆者喜歡使用簡單的拓撲結構——幹淨的邊組合使模型在最低的細分級別下依然顯得平滑和自然。這同時也意味著裝配起來更加容易（圖01）。
       二.建模
       筆者在Google上找了很多Jimi Hendrix的照片，從中挑出對自己有幫助的那些部分。筆者認為，在試圖創建出一個逼真的人物肖像模型時，使用太多的參考圖片未必是好事，因為每張圖片與真人都會略有區別，反而會為自己平添一些困擾。最終，筆者選擇了最符合項目要求的一張圖片作為主要的參考圖片，另外，還挑出另外幾張作為輔助（圖02）。

圖02

        在Maya中創建身體的基本形態，然後導入ZBrush。筆者的習慣是由頭部開始進行雕刻，然後再去處理身體的其他部分。剛開始的時候，對身體上的肌肉形狀塑造較為誇張，肌肉與肌肉之間的部分用較銳利的邊來表現，確定身體的基本結構。筆者最喜歡使用的是hPolish[h拋光]，Clay Tubes[粘土管]和Move[移動]筆刷來雕刻和修改形體。
         其中，hPolish[h拋光]主要用於削減體積，Clay Tubes[粘土管]工具主要用於塑型。在完善形體的過程中，較尖的邊將會被刪除或是平滑掉。
        在雕刻有機體模型時，筆者更喜歡使用hPolish[h拋光]筆刷，而不是Smooth[平滑]筆刷，因為Smooth[平滑]可以移去很多細節。
        三.細節

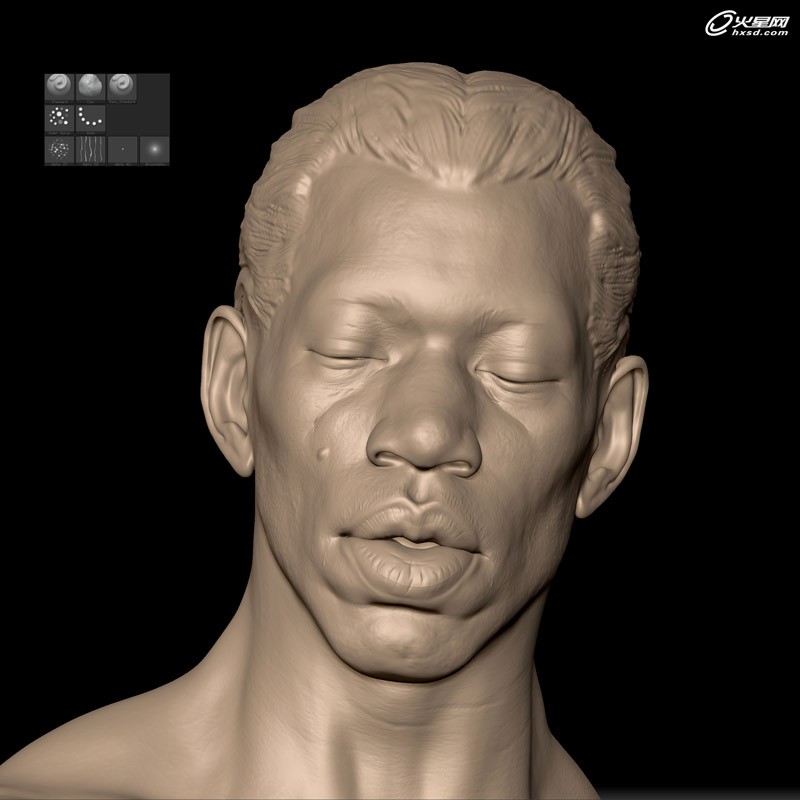

        為了得到更加精確的細節，將幾何體細分級別設置為1千萬。這樣得到的模型非常大，在執行undo[撤銷]命令時非常慢。將模型存儲為Morph Target[變形目標]，這樣在執行undo[撤銷]命令時就會快很多。圖03中顯示了筆者所使用的筆刷，筆觸和alpha值。將其綜合使用，就像使用土鏟刮去雕塑表麵的泥一樣。這個比喻不是完全恰當，但是兩者之間的確存在相似之處。這樣，綜合使用不同的筆觸，就可以創造出非常豐富的細節。

圖03

         筆者使用的筆刷主要是傳統的粘土筆刷。前麵提到過，筆者最喜歡的筆刷是Clay Tubes[粘土管]和hPolish[h拋光]工具，它們與傳統的模型工具有些類似。有些時候需要對筆刷參數進行重新設置，不過大多數情況下都是使用默認筆刷。

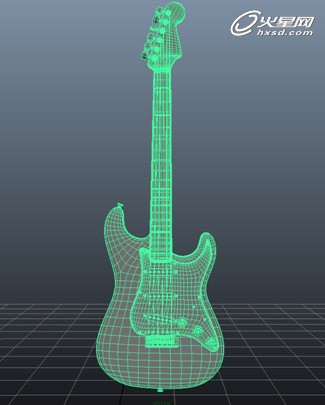

        在Maya中完成吉他的建模（圖04）。

圖04

        四.Pose

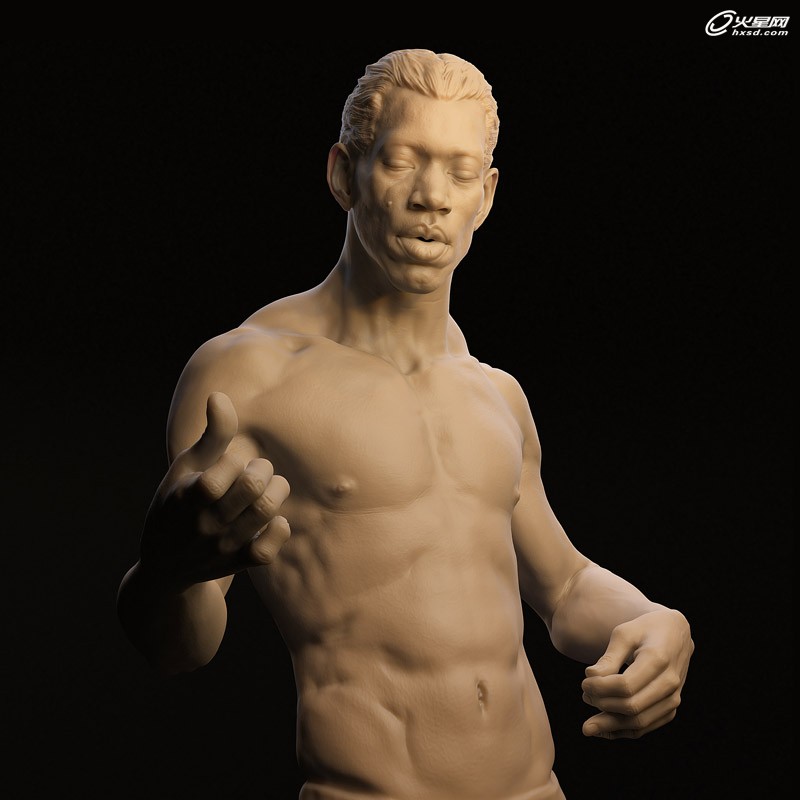

        ZBrush中有一個非常方便的功能就是Transpose。進入細分級別1，將吉他擺放到正確的位置，然後開始擺放身體。然後在不同的細分級別下擺放各個部位的Pose，然後多角度進行觀察。在彎曲和扭轉的過程中，手臂出現斷裂的情況，還需要對這些破碎的部分進行修飾（圖05）。

圖05

        五.置換貼圖和法線貼圖
        圖06中顯示了置換貼圖和法線貼圖的設置。
        為了創建置換貼圖，進入最低的細分級別，存儲變形，點擊Create DispMap button[創建置換貼圖按鈕]。
        對於法線貼圖，筆者將細分級別提升了兩級，存儲變形，單擊Create NormalMap[創建法線貼圖]。
        法線貼圖的生成過程是非常微妙的，它不會在最低級別上生成，置換貼圖則反之。
        法線貼圖的作用是渲染時為置換貼圖增加細節。

圖06

        六.使用置換貼圖和法線貼圖進行渲染
        將做好的置換貼圖和法線貼圖指定給一個blinn材質球，添加燈光。
        渲染時，發現有幾個非常小的貼圖顯示出奇怪的效果。在Photoshop中對這些貼圖進行修改，直到對渲染出來的效果基本滿意為止，然後為身體網格指定皮膚材質。（圖07）

圖07

        七.紋理
        紋理是在ZBrush中進行創建的。使用PolyPaint筆刷繪製身體紋理，Zappink筆刷繪製吉他紋理。（圖08-09）
        在繪製之前，將身體材質改變為SkinShader4。使用Standard brush[標準筆刷]，Color Spray stroke[彩色噴槍]和Alpha 07結合的筆刷。圖10中可以看到用於刷紋理的筆刷是哪些。

圖08

圖10

        八.頭發

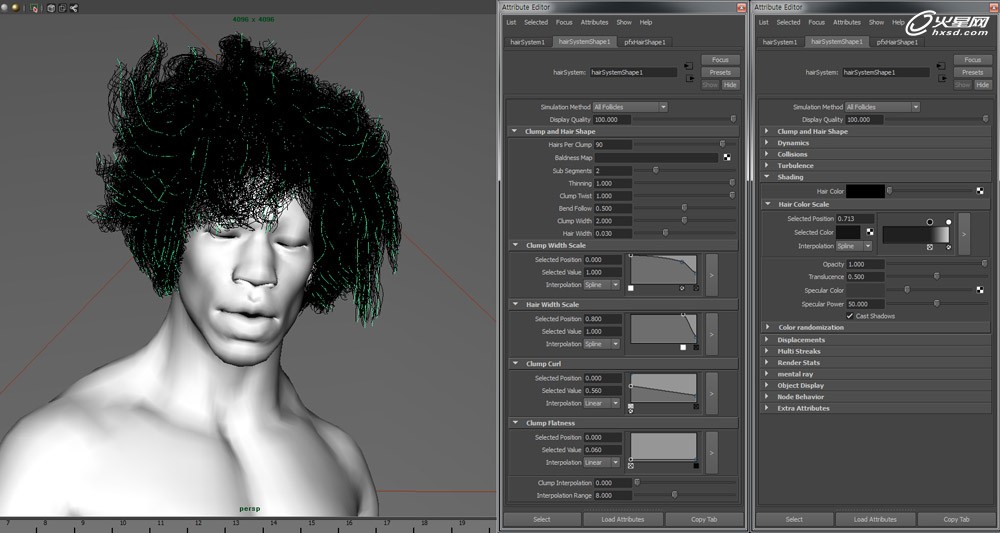

        創建頭發，檢查Dynamic[動力學]選項設置，將時間滑塊拖動到合適的位置，得到合理的初始狀態。重新定義頭發毛囊的形狀，使用移動旋轉工具，使各發束看起來逼真而自然。使用頭發係統調整流量，卷曲和顏色，等等。
        渲染，檢查頭發毛囊的渲染效果是否合理。不斷調整，直到得到滿意的效果為止（圖11）。

圖11

        九.皮膚材質
        將顏色貼圖導入Photoshop進行調整，在此基礎上創建漫反射、表麵，次表麵貼圖（圖12）。漫反射紋理是由ZBrush中創建的顏色紋理降低飽和度後得到的，而表麵和次表麵紋理是增加飽和度後得到的。

圖12

        十.相機和燈光設置

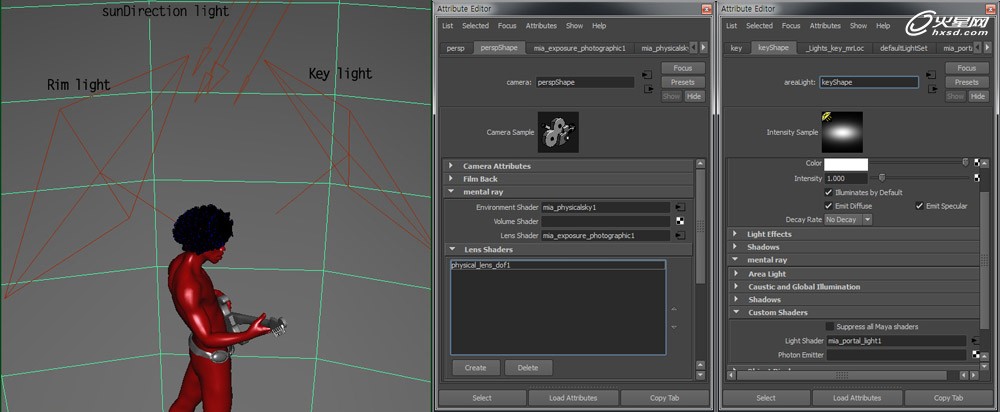

        使用mia_exposure_photographic lens作為mental ray的鏡頭材質，physical_lense_dof lens作為景深材質。
       在材質編輯器中將主光和輔光分別連至一個mia_portal_light。輔光與主光的設置基本一致。不同的是，輔光的強度比主光要高一些，顏色設為稍微篇藍的效果（圖13）。

圖13

        十一.後期製作
        絕大部分的工作筆者都是用3D的工作方法完成的，在Photoshop中進行顏色的分級處理，如調整飽和度和增加對比度等（圖14）。

圖14

        十二.小結
        筆者非常喜歡自己創作的這個角色，在製作這個項目的過程中學到了很多新的技術，希望這幅作品能夠給您以啟發。

圖15

        本教程完。
