nuke模擬飛行案例詳解（六）：調整最終效果

前麵已經基本製作完成了整個案例大體的畫麵合成和動畫設置，當前的節點樹連接如圖所示，最後就是對畫麵色調進行整體調整，這一步同樣關鍵， 它是決定整個畫麵色彩基調的一步操作。

在開始調整前，需要調整一下背景的BBox.

※步驟1

選擇DirBlurWrapper1節點，在節點工具欄中單擊中圖標，從彈出的菜單中選擇Crop [裁切]節點，生多數欄中勾選reformat [重置格式]選項。

筆者認為當前背景畫麵顏色太亮了，導致無法突出畫麵中的戰鬥機，我們可以通過添加一個Radial節點得到一個橢圓的通道，以此壓暗畫麵四角顏色的亮度。

※步驟2

在節點工具欄中單擊D圖標，從彈出的菜單中選擇Radial [徑向]節點，按下S鍵打Pojecsetingt[項目設置]麵板，設置full size format [全尺寸格式]為HD1920X 1080，關閉麵板。

※步驟3

選擇Radil1節點，按F1鍵顯示節點圖像，在視圖中調整Radiall節點的畫麵位置和大小，如圖所示。

下麵將以當前得到的Radial1節點畫麵作為一個mask, 然後配合其他節點調整背景圖片的顏色。

※步驟4

選擇Merge1節點，按FG鍵創建一個Grade6節點，將該節點的mask端連接到Radial1節點上，在Grade6節點參數欄中勾選invert [反轉]選項，反轉Radial1節點畫麵的黑白分布，這樣之後調節的將是畫麵的4角邊緣部分，中心部分不受影響。設置gamma [伽馬]值為1.1,稍微調亮4角邊緣畫麵，節點連接及參數如圖所示。

然後降低背景圖像周邊畫麵的飽和度。

※步驟5

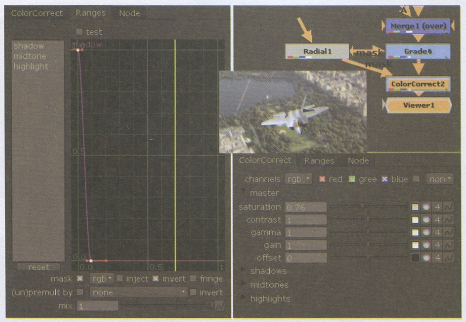

選擇Grade6節點，按下C鍵創建一個CorCrrec2節點，將ColorCorret2節點的mask端連接到Radia點上:在ColorCorrect2節 點參數欄的Ranges [範圍]標簽下勾選invert [反轉]選項，在ColorCorrc標簽中設置master參數組的saturation [飽和度]值為0.76,參數設置與效果如圖所示。

接著設置背景圖邊緣圖像呈現一種色彩分離的效果。

※步驟6

選擇ColorCorrect2節點，按下B鍵創建一個Blur2節點，將Blur2節點的mask端連接到Radiall節點上,在Bur2節點參數欄中勾選invert [反轉]選項，設置channels [通道]為rgb選項，並隻勾選red [紅]通道單獨處理紅通道，設置size [尺寸]值為13。

當使用Blur節點單獨處理紅通道後，可以看到畫麵中圖像上出現了紅色的影像偏移，如圖所示。

※步驟7

同理，根據步驟6的操作和設置，再次創建一個Blur3節點，處理圖像的blue [藍]通道。

最後為畫麵加入噪點效果，模擬電影膠片的質感。

※步驟8

選擇Blur3節點，在節點工具欄中單擊圖標，從彈出的菜單中選擇Grain [噪點]節點。在Grain2_1節點參數欄中取消勾選Apply only through alpha [僅應用於Alpha通道區域]選項，使整個畫麵先滿噪點。

※步驟9

preset [預設]菜單中提供了不同的膠片型號，每種膠片的噪點不相同，這裏選擇Kodak 5217選項參數設置如圖所示。

接下來對之前製作的黑白橢圓形圖像進行一定的調整，縮寫邊緣的範圍。

※步驟10

選擇Radial1節點，按下Shift + G鍵創建一個Grade7節點，在參數欄中設置blackpoint [黑值]為0.05，whitepoint [白值]為0.3，勾選white clamp選項。一定 要時時確保Mask圖像的色彩範圍在0-12間，如圖所示。

※步驟11

選擇Grade7節點，按下B鍵創建一個Blur4節點，在參數欄中設置Size [尺寸]值為53，使畫麵的麵色過渡更為自然。

※步驟12

選擇Blur3節點，按下G鍵創建一個Grade8節點，並將節點的mask端連接到Blur4節點上，如圖所示。

※步驟13

在Grade8節點參數欄中勾選invert [反轉]選項，設置gamma [伽馬]值為0.44；在Grade7節點參數欄中設置channels [通道]為rgb,隻處理顏色通道。

至此，本案例的所有操作已經全部完成，本小節的操作基本上是對畫麵顏色、亮度等各方麵進行定的加工處理，最終畫麵及節點樹連接如圖所示。

最後，可以將製作完成的動畫渲染輸出，我們可以將其輸出為mov格式，也可以輸出為序列情格式。

※步驟14

選擇Grain2_ 1 節點，按下W鍵創建一個Write1節點，在參數欄中設置文件輸出的地址和名稱，設置quality [質量]值為1,然後單render [渲染]按鈕進文件的輸出，參數設置如圖所示。

在本章的案例中，我們首先使用Roto節點將一架提鬥機簡單地摳取出來， 並對圖像的邊緣進行了相應為裁切(其中介紹了關於BBox包圍盒的概念)，然後戰鬥機與背景進行了簡單的合成及顏色校正操作，接若使用Transform節點設置戰鬥機的飛行動畫。本章案胞中Transform節點是一個重點介紹的工具，教學中不但詳細講解了該節點的各項參數，還介紹了如何使用Tasform節點設置動畫。當設置完動畫後，可以使用CurveEditor[曲線編輯器]進一步調整動畫曲線。

此章還介紹了使用程序紋理來製作飛機尾氣效果，使畫麵效果更為逼真。整個案例涉及多個不同類型節點工具的聯合使用，希望讀者在製作中能夠好好掌握各個節點的使用方法及原理。
